※2.3　烘焙前准备

※2.3　烘焙前准备

如图2.23所示,进入3dsMax,导入低模与高模,进行匹配,检查有没有不合适的地方。如果有不匹配的地方,可以在现有低模的基础上进行修改,比如边的长度、宽度的调整。

图2.23　低模匹配高模

然后导出低模与高模。注意命名规范,一般国际惯例命名方式:低模对应后缀为low,高模对应后缀为high。

如图2.24所示,检查导出文件命名是否规范,为后续制作提供便利。

图2.24　检查文件名称

如图2.25所示,文件导出后,需要对低模进行UV展开。常用的UV展开软件有3ds Max、Maya等3D软件自带的UV展开工具,也有独立的UV展开软件,例如Unfold3D、UVLayout等。

图2.25　常用UV展开软件Unfold3D

如图2.26所示,UV展开时尽可能地平整,因为如果UV拉扯过大,后续的法线烘焙和贴图绘制都会出现问题。

图2.26　UV展开

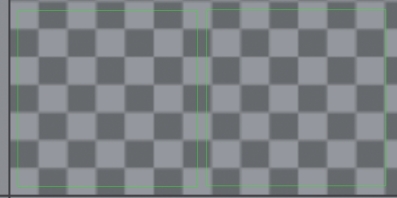

在展开UV时,会在断开处形成接缝,所以在摆放UV时,之间需要间隔一段距离,这样在贴图溢出时不会相互影响,如图2.27所示。

图2.27　UV展开间隔
