知识点学习 时间继电器
时间继电器的工作原理
从得到输入信号(线圈通电或断电)开始，经过一定的延时后才输出信号(触点闭合或断开)的继电器，称为时间继电器(见图2－1－1)。
时间继电器分为通电延时型和断电延时型，文字符号为KT，图形符号如图2－1－2所示。
时间继电器的工作原理:
通电延时型时间继电器:线圈得电，瞬动触点立即动作，延时时间到，延时触点动作。线圈失电，瞬动触点和延时触点立即复位。断电延时型时间继电器:线圈得电，瞬动触点和延时触点立即动作；线圈失电，瞬动触点立即复位，延时时间到，延时触点复位。

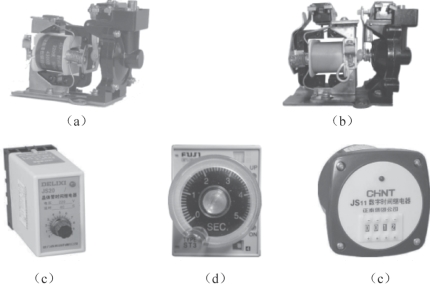

图2－1－1 常见的时间继电器
(a)JS7－A系列(通电延时)；(b)JS7－A系列(断电延时)；(c)JS20系列；(d)ST3P系列；(e)JS11系列

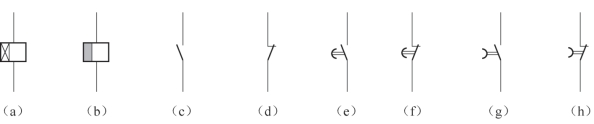

图2－1－2 时间继电器图形符号
(a)通电延时线圈；(b)断电延时线圈；(c)瞬动常开触点；(d)瞬动常闭触点；(e)延时闭合触点；(f)延时断开触点；(g)延时断开触点；(h)延时闭合触点
不同类型时间继电器的特点如表2－1所示。

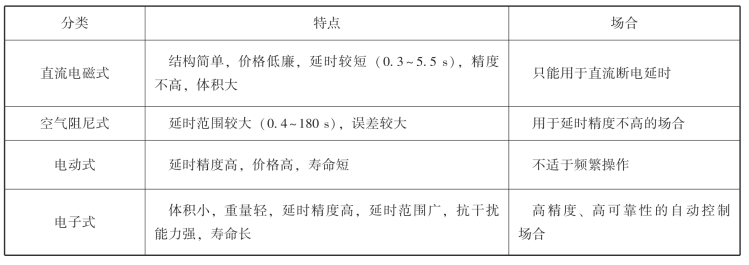

表2－1 不同类型时间继电器的特点
时间继电器的检测方法:
时间继电器在安装前应进行检测，包括触头通断情况、延时时间、线圈电阻等。
空气阻尼式:用万用表测试时间继电器的线圈电阻、常开触头、常闭触头。
电子式:
电子式时间继电器在安装前的检测包括不带电检测和带电检测两项。
(1)不带电检测:用万用表测试时间继电器的线圈电阻、常开触头、常闭触头。
(2)带电检测:线圈电阻正常时，根据时间继电器线圈的额定电压值，按图连接好测试线路，带电测试延时时间，观察触头动作情况。注意按照时间继电器要求的线圈电压在1和2之间加上合适的电压。如本项目中所用的时间继电器是AC380V，所以端子1和2分别与L1、L2相连接，延时时间到，检测延时触点是否动作，即观察万用表欧姆挡的电阻状态是否发生变化。
时间继电器的检测与整定
时间继电器的时间整定方法:
电子式时间继电器的延时时间可以根据控制需求灵活调整，方法如下:
(1)拔出旋钮开关端盖；
(2)取下正反两面印有时间刻度的时间刻度片；
时间继电器的整定
(3)按图对应时间范围调整两个白色拨码开关位置；
(4)将满量程60s的刻度片放在最上面，盖好旋钮开关的端盖；
(5)调整整定时间为20s，旋转端盖使红色刻度线对应20s。如图2－1－3所示。

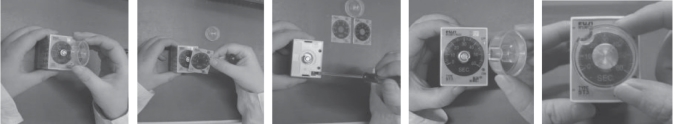

图2－1－3 时间继电器的时间整定方法
在时间继电器的侧面，显示了不同时间范围所对应的拨码开关位置及时间刻度片(见图2－1－4)。

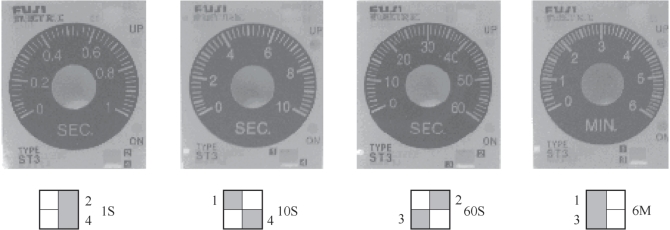

图2－1－4 拨码开关位置及时间刻度片
时间继电器常见故障的处理方法见表2－2。

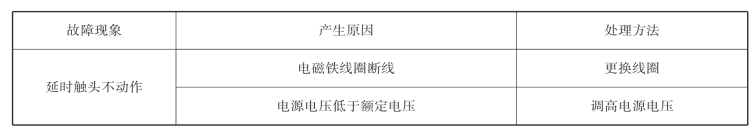

表2－2 时间继电器常见故障的处理方法
中间继电器
时间继电器的选择:
(1)根据控制电路的控制要求选择通电延时型还是断电延时型。
(2)根据要求的延时范围和延时精度选择时间继电器的类型。在延时精度要求不高的场合，可选价格较低廉的空气阻尼式时间继电器；精度要求较高场合，可选择电子式时间继电器。
(3)根据控制电路的电压选择时间继电器的线圈电压。
(4)考虑延时触头种类、数量和瞬时触头种类、数量是否满足控制要求。
(5)对操作频率也要加以注意，因为操作频率过高不仅会影响电气寿命，还可能导致延时误动作。
