4.2.2 借助光学触笔进行数据处理
（1）光学触笔操作
1）测量打点
①安装好光学触笔后，进入数字扫描系统软件。

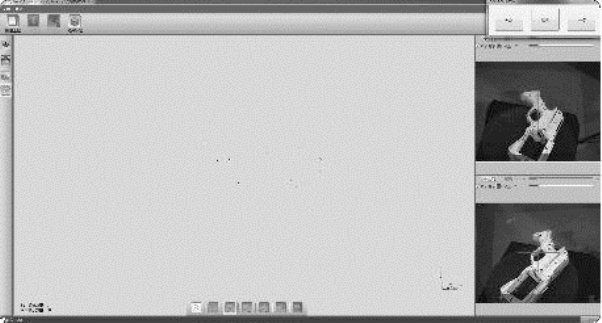

②操作光学触笔，在所需位置及特征进行打点，如图4.29所示。
图4.29 光笔辅助打点
2）模型修补
①用导光笔测量.asc文件，导入点文件如图4.30所示。
②结合光笔的打点使用Wrap软件进行修补。
图4.30 导入点文件
（2）点云处理
1）删除噪点
①导入扫描测量后的数据文件，如图4.31所示。
图4.31 数据文件
②按住鼠标左键框选点云，选中点云后按键盘上的“Delete”键删除噪点，如图4.32所示。
图4.32 删除噪点
2）面片修补

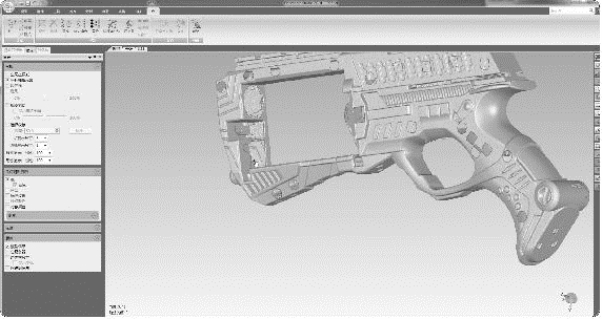

将处理完成的点云数据文件进行封装，并且对封装的文件进行面片的修补处理，如图4.33所示。
图4.33 修补残破面片
3）逆向建模
使用Geomagic Design X软件对处理完成的面片数据进行逆向建模。
①自动分割。采用“自动分割”命令将模型的特征分割出来（图4.34），使用“领域组”命令将模型特征自动拟合。
图4.34 自动分割

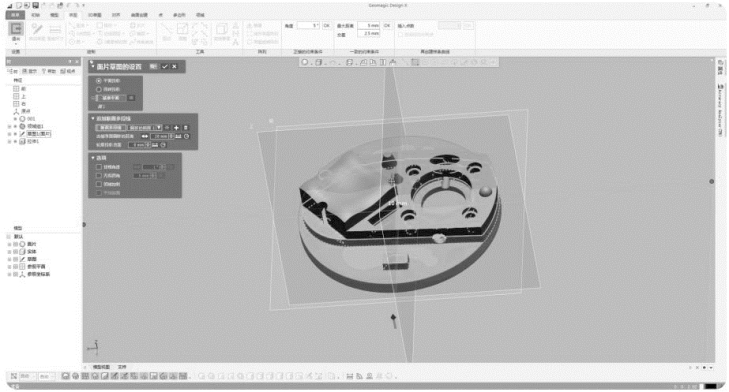

②通过“面片草图”命令对模型进行特征的创建，如图4.35所示。
图4.35 面片草图
4）文件输出
完成文件的逆向建模后，可对文件进行输出。具体操作为：点击“菜单”中的“另存为”并输入文件名称选择文件类型之后进行导出。
（3）数据对比分析
①导入参考数据。

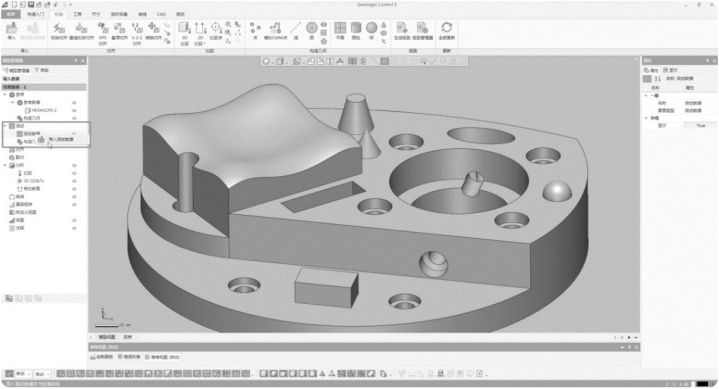

②导入测试数据（图4.36）。
图4.36 导入测试数据

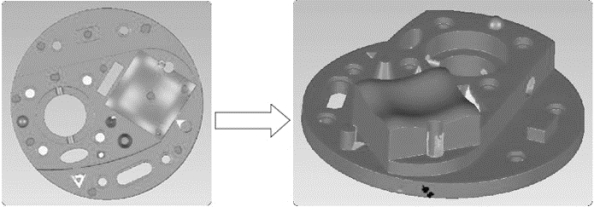

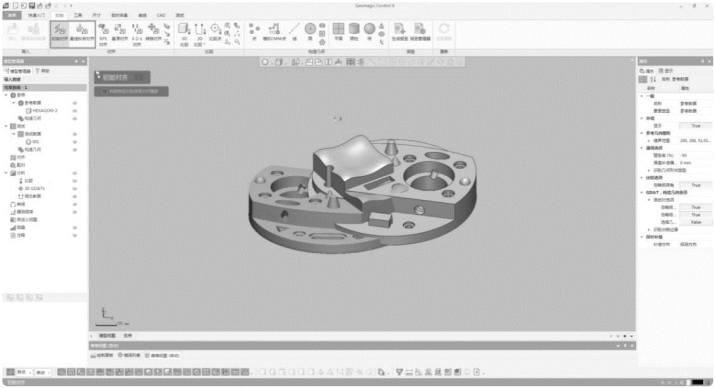

③工件数据对齐（图4.37）。
图4.37 工件数据对齐

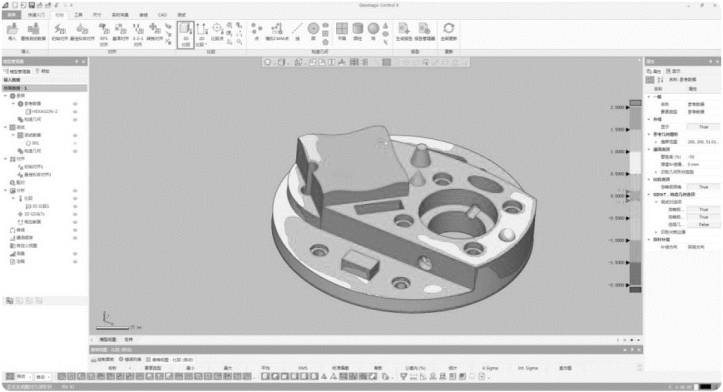

④模型的3D比较（图4.38）。
图4.38 3D比较

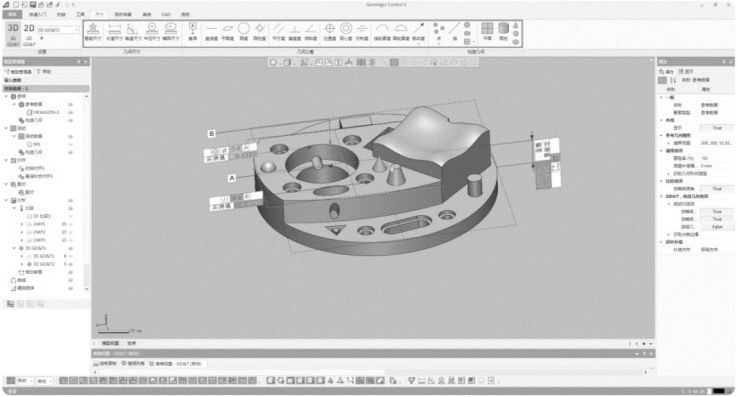

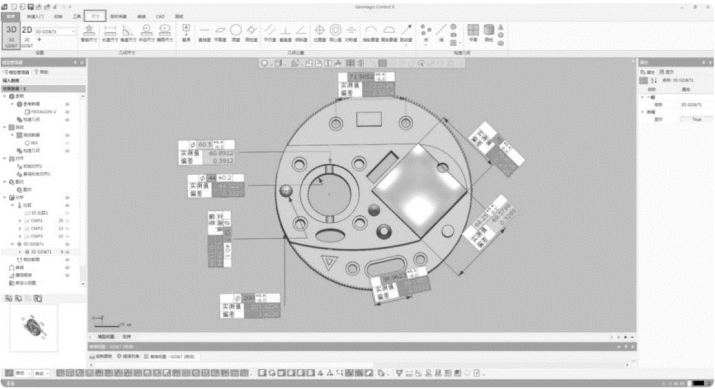

⑤尺寸测量比对（图4.39）。
图4.39 尺寸测量比对
⑥可在软件中选择所需项目来进行测量（图4.40）。
图4.40 测量项目
⑦生成数据对比分析报告（图4.41）。
图4.41 生成数据对比分析报告

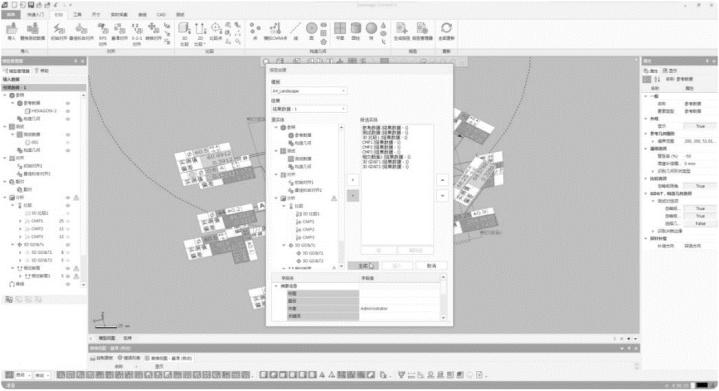

⑧选择报告包含的项目（图4.42）。
图4.42 选择报告包含的项目

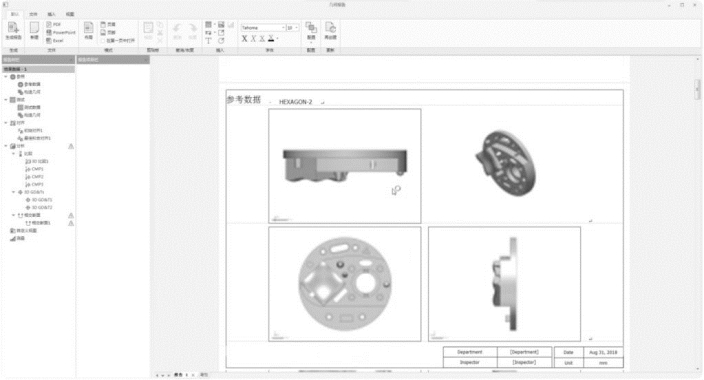

⑨等待报告的生成（图4.43）。
图4.43 报告的生成

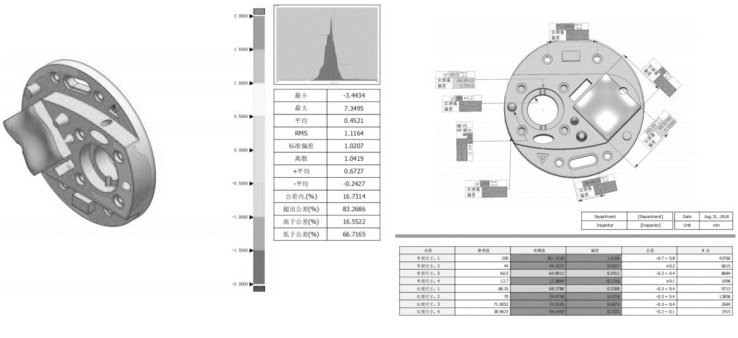

⑩报告分析包括基本的扫描测量的概况和项目数据分析表，如图4.44所示。
图4.44 基本的扫描概况、项目数据分析
