7.3.4　网格的独立性检验

本章首先对paving出的网格进行独立性检验。选取验证算例为做纯沉浮运动的NACA0014翼型，计算条件为h=0.4、u=5 m/s、c=0.064 m、f=170 Hz，这里选择的数据和之后模拟昆虫飞行相同。选取了三种不同密度的paving方式，分别为每个翼型表面节点数为201、401和101，对应中等、稠密和稀疏三种网格，每种网格的近翼型的第一层网格距翼型的厚度均相等。每种网格模拟上述纯沉浮运动。实验发现，升力系数和阻力系数的时间曲线均在3～4个周期后趋于平滑的周期型曲线，将升力系数换算成升力之后，可以作出图 7.5，即收敛后某一个扑动周期的升力的时间曲线，由图可知，这三种网格的符合程度十分高，因此计算结果偏差很小。综上所述，本章后续部分均将采用201节点型。

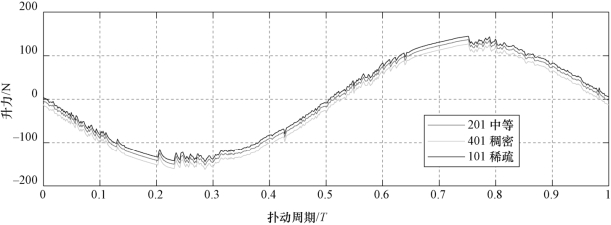

图7.5　网格的独立性检验
