7.3.3　翼型选择和网格生成方法

7.3.3　翼型选择和网格生成方法

本章以常用的NACA 4-字型对称翼型为对象。传统的4-字型NACA翼型如下：

式中，x为弦向位置，取值范围为0.0到c；y为给定弦向位置x的半厚度；t为将弦长经过无量纲化所得到的翼型最大厚度。本研究选取多数样机采用的NACA0014翼型来模拟。

网格选择非结构三角形网格。

非结构网格指的是没有规则拓扑关系的网格，它通常由 polygon triangulation（三角剖分）组成。非结构化网格是指网格区域内点不具备相同的相邻的独立单元，意思是和网格剖分区域里面的不同内点相连的网格数目是不同的。网格里面的每个元素都可以是二维的多边形或者是三维多面体，其中二维的三角形以及三维的四面体比较常见。在网格中，每个元素之间没有隐含的连通性。本实验网格类型选用的是非结构三角形网格，生成方法为paving，长方形区域长为20倍弦长，宽8倍弦长，这可以保证网格重画对翼周围的流场模拟的影响足够小，机翼附近网格密集程度较高。翼型表面均有201 个网格节点，且靠近前缘的部分比较密，其余部分稍微稀疏一些。如图7.3和图7.4所示。

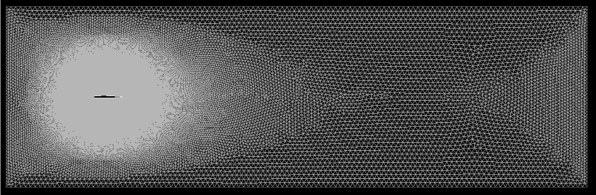

图7.3　网格生成示意图

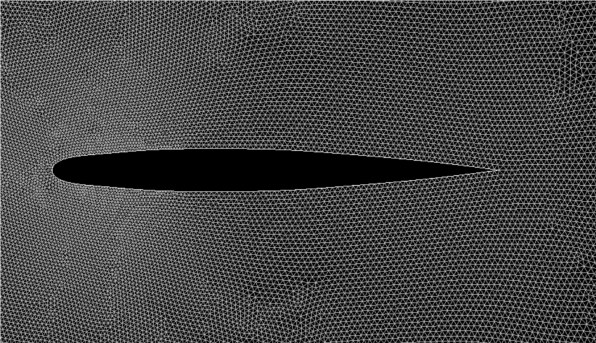

图7.4　翼型附近的非结构性网格

由于边界条件的设置，来流速度不变，因此本实验需要加载动网格，在Fluent v6.3.26中直接写入翼的运动方式并且在其中导入UDF文件，实现翼的拍动。
