波的绕射和散射

以上介绍的是相对理想化条件下，即界面是连续光滑时弹性波传播的基本规律。但在实际地质条件下，往往由于断层或岩性尖灭而造成反射界面的突然中断。另外侵蚀面也不是光滑的界面，而是粗糙不平的，这时便会产生波的绕射和散射现象。

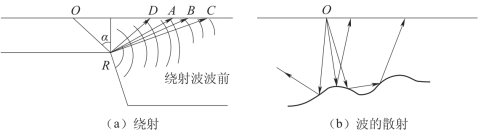

图5-12（a）表示因断层引起界面中断时产生绕射波的现象。按照反射定律，在O点散发的地震波，传播到断点R处反射到D点，故在OD区间都能接收到反射波，在OD段以外的区间，就不能接收到正常的反射波。但在A、B、C等点，仍能接收到以断点R为新震源发出的绕射波，它们在地震记录和时间剖面中依次以逐渐减弱的波形出现于这些接收点。

此外，当侵蚀面构成反射界面时，因古地形的起伏不平，在界面上局部无规则的起伏处，会发生散射现象，如图5-12（b）所示。由于反射波能量的散射，在地面的一些地段会观测不到反射波，而在另一些地段又可能观测到不能用正常反射规律来解释的一些波动，从而造成地震剖面中反射界面断断续续、时隐时现的情况。

图5-12　波的绕射和散射
