三、测量方法

一般可在地表、地下和建筑物中进行常时微动测量，如图8-41所示。

在地表或建筑物中测量时，应保证观测环境在一定范围内无特定振动源（如交通和工程振动等）的影响。测点处地形平坦，以便于安置和调整（调平和对准方向）拾震器。在建筑物中测量时，测点应选在主轴上。地下测量可以和地表测量结合起来进行。当在钻孔中进行时，拾震器可放在基岩面上或建筑物的持力层上。

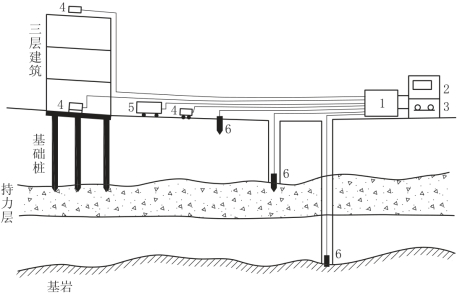

图8-41　常时微动测量方法示意图

1—放大器；2—示波器；3—磁带机；4—短周期拾震器；5—长周期拾震器；6—井中拾震器

拾震器一般采用固有周期为1s的速度型电磁式拾震器。由于一台拾震器只能测量一个方向的分量，如果在一个点要测两个水平分量（南北、东西）和垂直分量，就需三台拾震器。井中拾震器采用圆筒式，且带有双分量（水平）或三分量（水平、垂直）换能器。在高层建筑物中测量时，需采用长周期拾震器。从拾震器输出的信号，通过放大器放大后输入到记录器，这其间还有将速度波形转换为位移波形的积分电路以及转换为加速度波形的微分电路，可根据不同的目的选用。在数据记录器中，通过磁带记录微动的波形。另外，在交通振动等短周期干扰较大的场合，可通过滤波器减少或消除上述干扰。

在测量时，用波形显示器监视记录的好坏，选择干扰小的波形输入磁带机加以记录。如在测量前后通过校准器来记录校准信号，再根据拾震器的灵敏度来进行换算，这样便可计算出波形的绝对振幅。
