流量测井曲线特征

根据流体的连续性方程和质量守恒原理，井内流体的流动状态可作如下描述：

（1）在同一直径的管道中，流体的流速vf与流量Q成正比，与管道横截面A成反比。

（2）在某一时刻，管道内两个截面之间任何流量的变化（包括流向的改变）均表明有出水（漏水）或吸水的存在，且流量的变化量等于该层段的出水量或吸水量。因此，流量曲线上无变化的井段相当于隔水层段，随深度倾斜的井段为出水层或吸水层段。

典型的理论流量曲线如图10-68所示，该井有两个含水层M1、M2，相应的静止水头为H1、H2。当抽水或注水时井内的混合水位为H＇。根据H1、H2、H＇三者间的相互关系，井内将出现不同的流动状态和补给关系：

（1）在自然状态下，当H1＞H2时，M1补给M2；当H1＜H2时，M2补给M1。两种情况所测流量曲线是一样的，但井柱内水流的方向是相反的。

（2）在注水条件下，H＇＞H1＞H2，或抽水条件下，H＇＜H1＜H2时所测流量曲线。

（3）在注水条件下，H1＞H＇＞H2时所测流量曲线。

根据这些特征我们可以对流量测井曲线作相应的地质解释。

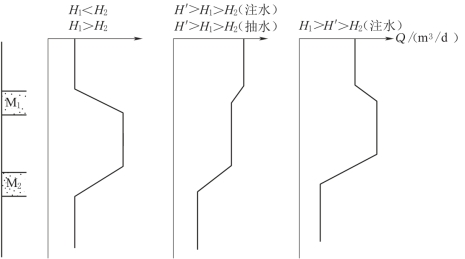

图10-68　典型条件下的理论流量曲线
