5.1.3 水平位移与水平变形对胶带走廊采动损害的影响分析
不均衡的水平位移将造成一定的水平变形，水平变形有正负之分，正值表示拉伸变形，负值表示压缩变形。地表水平变形对长度较大的建（构）筑物破坏作用很大，尤其是拉伸变形的影响。由于建（构）筑物抵抗拉伸能力远小于抵抗压缩的能力，所以较小的地表拉伸变形就能使建筑物产生开裂性裂缝。但当压缩变形较大时，建（构）筑物将产生严重的破坏，可使建（构）筑物墙壁、地基压碎，地板鼓起产生剪切和挤压裂缝，纵墙或围墙产生褶曲或屋顶鼓起，如图5.5所示。

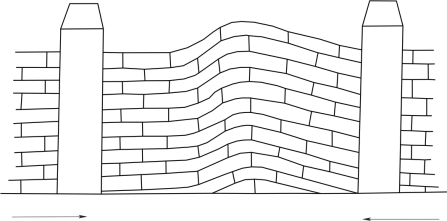

图5.5 压缩变形对建（构）筑物的影响
1.沿胶带运输走廊走向方向
图5.6为沿胶带运输走廊走向监测点各期水平位移情况。由图可知，截止到2017年11月18日，地表水平位移已基本稳定，最大水平位移为4号监测点，位于22618工作面左巷上方地表内侧14m处，达383mm，位于22618工作面的拉伸区；从2017年3月5日—4月20日，胶带基础监测点的水平位移基本上都是向左的；监测点沿胶带走向水平移动自2017年4月27日以后（工作面开采过胶带150m），均沿胶带方向向右位移，之前均沿胶带方向向左移动。以上表明，在沿胶带运输走廊方向上，地表移动初期，地形对地表移动变形的影响较大，后期采矿对地表移动变形的影响较大。

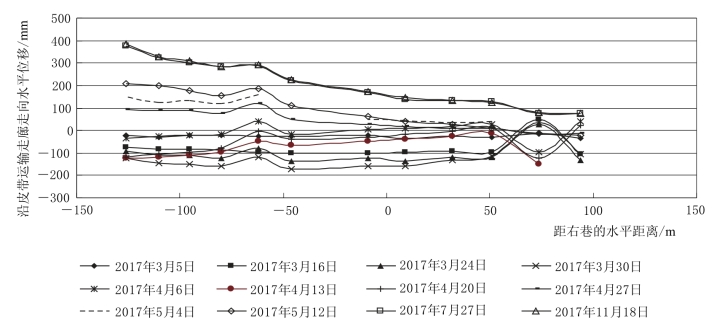

图5.6 沿胶带运输走廊走向监测点各期水平位移曲线
尽管有些监测点，如G70及其右侧的监测点，虽然位于22618工作面右巷上方地表的内侧和外侧，但其水平移动方向仍然是向右的，特别是G70号监测点向右移动比1号监测点较大，这表明重复开采22618工作面情况下，22620工作面的残余变形以及右侧山体的滑移影响对G70号及其右侧的监测点的水平位移起决定性的作用。
通过计算可知，地表最大水平变形为-4.3mm/m，位于G70号和G69号监测点之间。该处胶带走廊距离地表很近，即H非常小；由表5.1可知，该处胶带走廊的允许变形值非常小。因此，在该处易造成胶带走廊较严重的压缩变形，如图5.7所示。
2.垂直胶带运输走廊走向方向
图5.8为垂直胶带运输走廊走向监测点各期水平位移情况，由该图可知，截止到2017年11月18日，该方向上的水平位移已基本稳定，最大水平位移为4号监测点，位于22618工作面左巷上方地表内侧14m处，达354mm；从2017年3月5日到2017年4月20日，胶带基础监测点的水平位移基本上都是向开切眼方向发生位移；由各监测点所处的地形可知，监测点4、3、2、1、G70和G69均位于同一个平顶的山顶上，且均位于22618工作面采空区正上方地表，自2017年4月27日以后（此时工作面已推进过胶带走廊150m），均垂直胶带走向向停采线方向位移，其他监测点仍然向开切眼一侧水平移动；从2017年4月27日后，4、3、2、1和G70号监测点垂直于胶带方向的水平位移较大，且距离山体边界越近，相对水平位移越大。这进一步表明，地形对垂直于胶带走廊方向的水平位移有较大的影响，采矿对其影响具有一定的滞后性，滞后影响距为150m，而且采矿对采空区内侧的影响大，外侧的影响小，这种对各监测点水平位移量影响的不协调性易造成严重的采动损害。

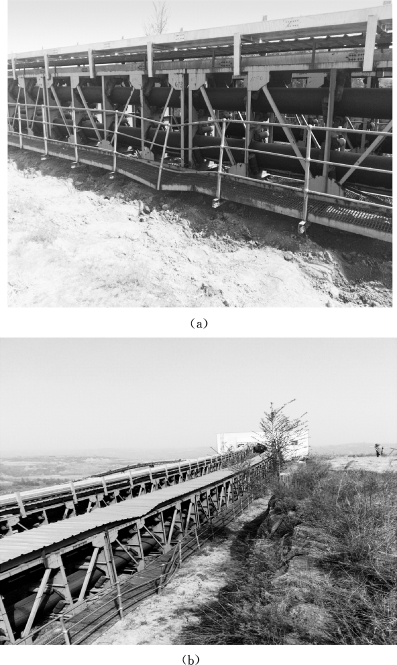

图5.7 地表水平变形致使胶带运输走廊产生的压缩变形
根据图5.8监测点沿垂直胶带运输走廊走向方向的水平位移值，可计算出地表最大水平变形为-6.6mm/m，也位于G70号和G69号监测点之间。由以上分析可知，该处水平变形已经远超过地表的容许变形值，垂直于胶带走廊方向的水平变形，也必将进一步加剧沿胶带走廊方向的压缩采动损害。
综上所述，由于胶带走廊属于大型带状建（构）筑物，长度较长，水平变形对胶带走廊的采动较大，尤其是在胶带走廊支架离地面较低的地段，其采动损害更加明显。

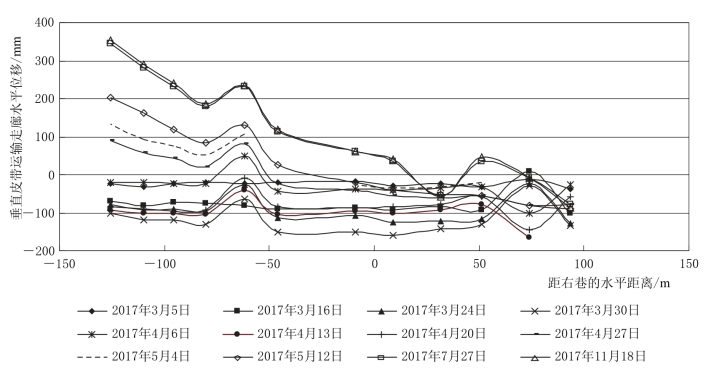

图5.8 垂直胶带运输走廊走向监测点各期水平位移
