6.8.1　覆岩等效应力和破坏场发育规律

图6.15为22618工作面和22610工作面开采共同作用下，沿皮带运输走廊走向剖面覆岩与地表等效应力和破坏场发育情况。可以看出，22618工作面和22620工作面各自形成的等效应力拱在裂隙带和冒落带内并未联成一体，由于22620工作面的宽度较22618工作面的开采宽度大，22620工作面采空区上方的等效应力发育高度也较22618工作面高，说明22620工作面的破坏范围和程度比22618大，实际上从覆岩的破坏场发育情况也证实了该点，主要破坏形式为剪切破坏。其主要分布在等效应力包围的区域内。地表未发生明显的剪切或拉伸破坏。

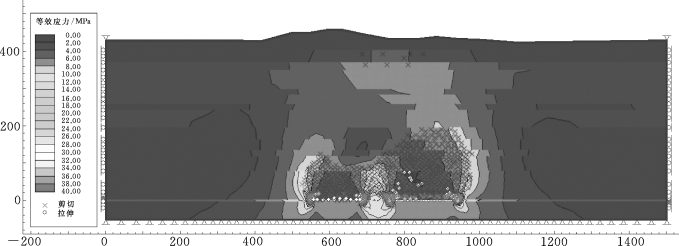

图6.15　沿皮带运输走廊走向剖面覆岩与地表等效应力和破坏场发育
