6.7.2 覆岩位移场发育规律
随着岩体应力的不断转移和传递，上覆岩层也在不断通过移动或变形方式释放能量，煤层开采后岩体移动主要表现为周围岩体向采空区移动，上覆岩层的自重引起顶板向下移动，工作面侧壁和底板的移动主要由煤层采出后，采空区的卸荷和水平应力共同作用引起。图6.6～图6.8为工作面分别推进到120m、360m和600m时覆岩与地表垂向位移发育规律。
地表沉陷方面，由图6.6可知，工作面开采到120m时，地表下沉最大位置不是位于采空区正上方，而是位于陡峭的山坡体顶部边缘，说明此时的最大下沉不是由于煤层开采的影响，而是山体地形影响的结果；此时采空区地表下沉量为16mm，说明地表下沉刚启动。工作面开采到360m时，地表最大下沉量为945mm，位于采空区中间正上方，表明采煤对地表沉陷的影响已经大于地形的影响了。随着工作面的推进，地表沉陷继续增大，且最大下沉点也不断向前移动，工作面开采到600m时，地表下沉量为1540mm，位于采空区的正上方地表。覆岩沉陷方面，当工作面开采较小时，整个覆岩的移动变形也较小，随工作面的不断开采，整个覆岩的移动变形在广度和深度上也逐渐变大。

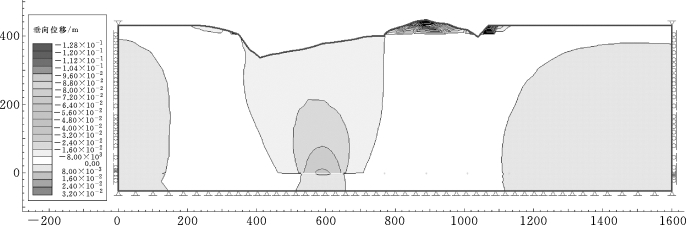

图6.6 22618工作面推进到120m时覆岩与地表垂向位移场发育

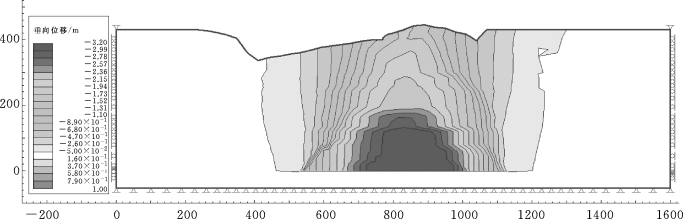

图6.7 22618工作面推进到360m时覆岩与地表垂向位移场发育

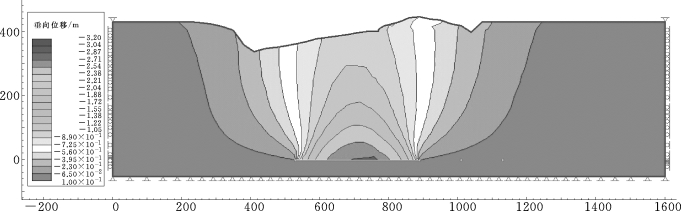

图6.8 22618工作面推进到600m时覆岩与地表垂向位移场发育
图6.9～图6.11分别为工作面推进到120m、360m和600m时覆岩与地表的水平位移。从图6.9中可以看出，在开采初期，山坡体处地表水平位移较大，随工作面开采的推进，尽管覆岩水平位移逐渐增大，但山坡体处的水平位移依然最大，说明地形地貌对水平位移的影响较大。工作面开采到360m时，覆岩的水平位移相对于采空区基本对称，但当工作面开采到600m时，覆岩内部水平位移开始出现了不对称现象，这可能是山体荷载的影响所致。

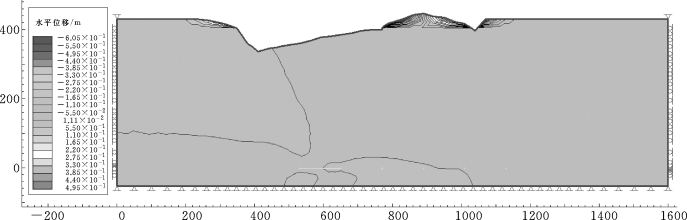

图6.9 22618工作面推进到120m时覆岩与地表水平位移场发育

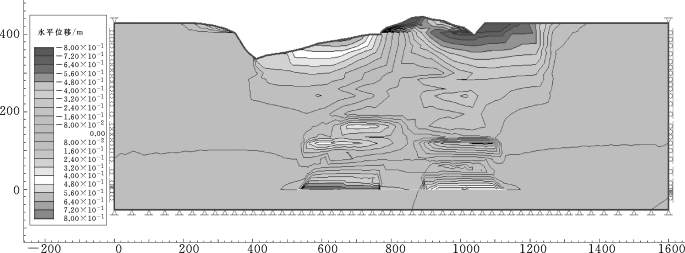

图6.10 22618工作面推进到360m时覆岩与地表水平位移场发育

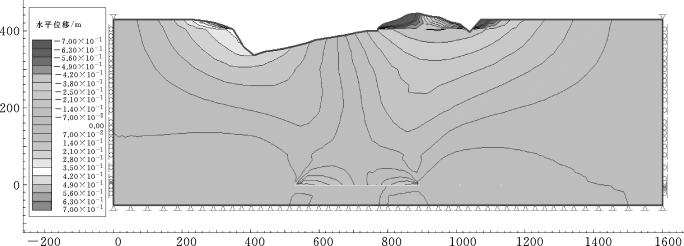

图6.11 22618工作面推进到600m时覆岩与地表水平位移场发育
