6.8.2　覆岩位移场发育规律

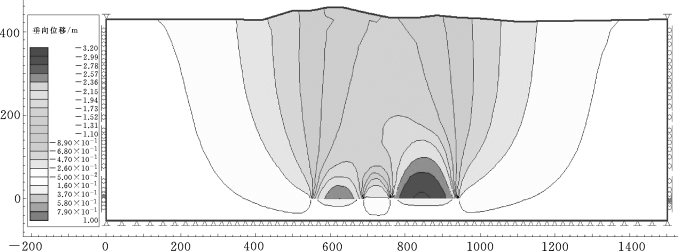

图6.16为22618和22620工作面开采共同作用下，沿皮带运输走廊走向剖面覆岩与地表垂向位移发育的情况。由图6.16可知，地表最大垂向位移为1535mm，发生在两工作面间煤柱右侧上方地表，与实测数据基本一致，比单采22618工作面地表下沉值大20mm。其主要原因如下：①22620工作面的开采宽度较22618大，且22618工作面的开采对22620来说是重复采动；②22618工作面上方地表较22620工作面上方地表高，在工作面上方形成了一个小边坡，在采煤和多重因素影响下，容易发生滑移。

图6.16　沿皮带运输走廊走向剖面覆岩与地表垂向位移发育

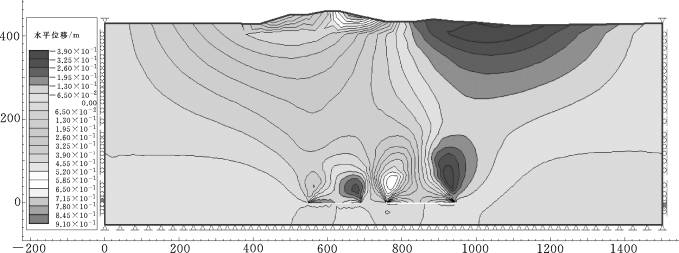

图6.17为22618工作面和22620工作面开采共同作用下，沿皮带运输走廊走向剖面覆岩与地表水平位移的发育情况。由图6.17可知，地表最大水平位移发生在22618工作面采空区右侧地表的一个边坡上，这与地表的地形和22620采空区有关：①地表有坡度容易发生滑移；②覆岩与地表容易向采厚较厚、采空区较大的方向发生水平位移。22620工作面煤壁两侧水平位移较22618工作面水平位移大，这也与采空区的采厚有关。从实验结果看，覆岩整体水平位移偏向22620工作面采空区上方，原因同上。另外，由水平变形的定义可知，水平变形是指相邻两点的水平移动差值与两点间水平距离的比值。它反映相邻两测点间单位长度的水平位移差值。因此，在正、负水平移动最大值与0值之间已发生水平变形，将会对建（构）筑物造成挤压或拉伸变形，本书第5章中介绍的皮带运输走廊发生的挤压变形就是由于该原因造成的。

图6.17　沿皮带运输走廊走向剖面覆岩与地表水平位移发育
