【实验仪器】

转动惯量实验组合仪，电子秤，游标卡尺。

TH-2型转动惯量测试仪由扭摆、光电计时装置及几种待测刚体（空心金属圆柱体、实心塑料圆柱体、木球、验证转动惯量平行轴定理的细金属杆，杆上有两块可以自由移动的金属滑块）组成。光电计时装置由主机和光电传感器两部分组成。主机采用单片机作控制系统，用于测量物体转动周期（计时）和旋转体的转速。本仪器能自动记录、存储多组实验数据并能精确地计算多组数据的平均值。光电传感器主要由红外发射管和红外接收管组成，将光信号转变为脉冲电信号送入主机，控制单片机工作。多功能计时计数器面板示意图如图2-8所示，多功能计时计数器如图2-9所示，使用方法简介如下。

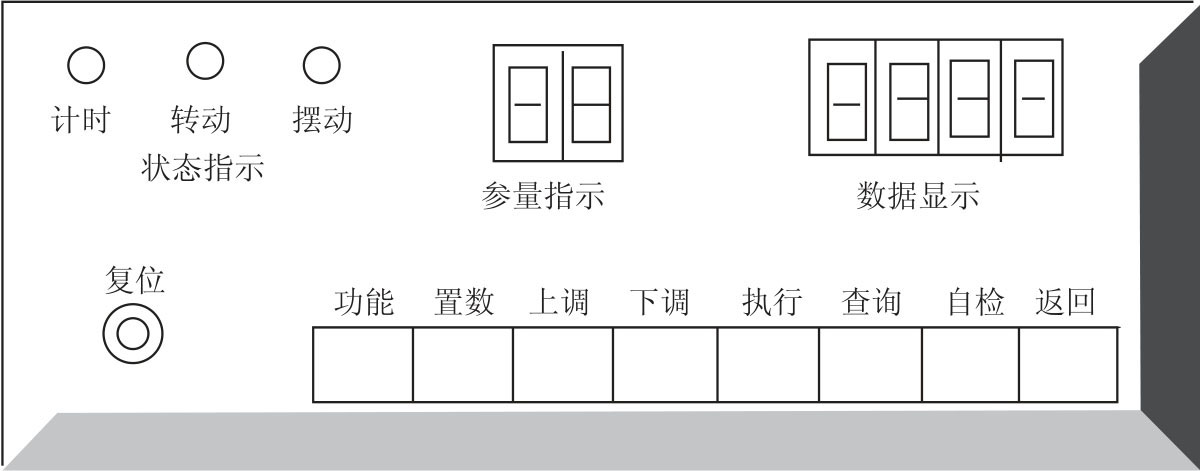

图2-8　多功能计时计数器面板示意图

（1）调节光电传感器在固定支架上的高度，使被测物体上的挡光杆能自由地往返通过光电门，再将光电传感器的信号传输线插入主机输入端（位于主机背面）。

（2）开启主机电源。“摆动”红色指示灯亮（开机或复位默认值为“摆动”），参量指示为“P1”，数据显示为“- - - -”。

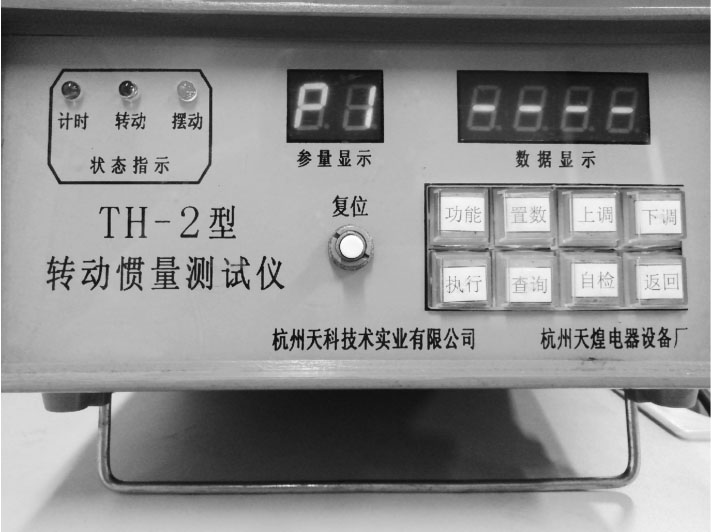

图2-9　多功能计时计数器

（3）本机默认累计计时的周期数为10，也可根据需要重新设定计时的周期数，方法为：按“置数”键，显示“n=10”，按“下调”键，周期数依次减1，调至所需的周期数后，再按“置数”键确认，显示“end”（表明扭摆周期预置确定）。更改后的周期数不具有记忆功能，一旦关机或按“复位”键，便恢复原来的默认周期数。

（4）按“执行”键，数据显示为“000.0”，表示仪器处在等待测量状态，当被测物体上的挡光杆第一次通过光电门时开始计时，直至仪器所设置的周期数时，便自动停止计时，由“数据显示”给出累计的时间，同时仪器自行计算摆动周期T1并予以存储，以供查询和作多次测量求平均值，至此P1（第一次测量）测量完毕。

（5）按“执行”键，“P1”变为“P2”，数据显示又回到“000.0”，仪器处于第二次待测状态。本机设定的重复测量次数为5次，即P1、P2、P3、P4、P5。通过“查询”键可得知各次测量的周期值Ti（i=1～5）和它们的平均值 以及当前的周期数“n”，若显示“NO”表示没有数据。

（6）按“返回”键，系统将无条件地回到初始状态，清除当前状态的所有执行数据，但预置的周期数不改变。

（7）按“复位”键，实验所得数据全部清除，所有参数恢复初始默认值。
