【数据记录与处理】

1.数字万用表测电阻

用数字万用表测电阻盒中10个电阻阻值，结果填入表2-11。电阻单位Ω，下同。

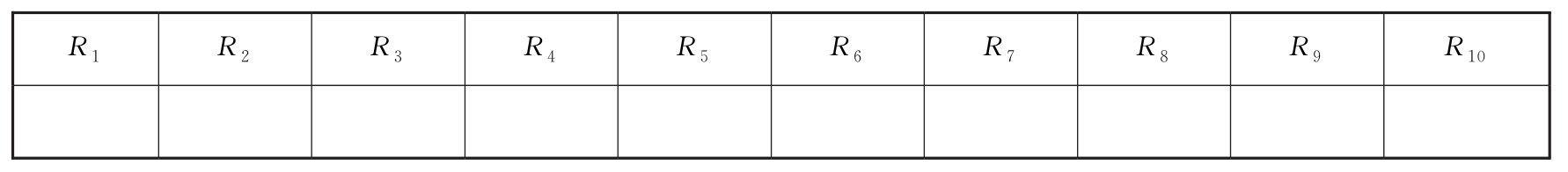

表2-11　数字万用表测电阻

2.箱式电桥测电阻

QJ-23箱式电桥检流计“外接”方法测电阻R10，并由式（2-26）计算电桥灵敏度S。根据表2-11 中R10大小，由表2-10 查得电桥比率M、精度等级k，数据填入表2-12中。

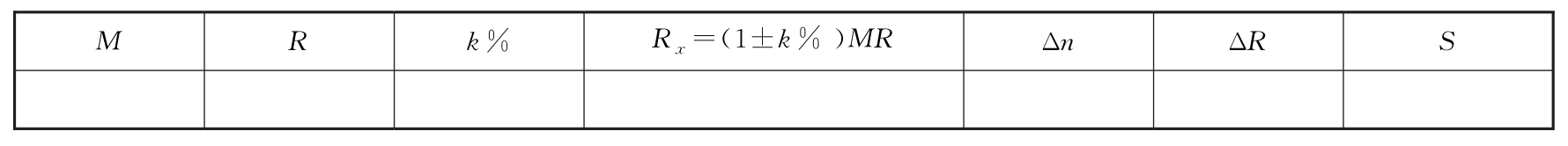

表2-12　箱式电桥测电阻

3.自组电桥测电阻(https://www.daowen.com)

用自组电桥测电阻盒R3～R8中6个相同标称值电阻并计算总不确定度。

（1）选被测电阻R5，测自组电桥灵敏度S。数据填入表2-13，S 由式（2-26）计算。

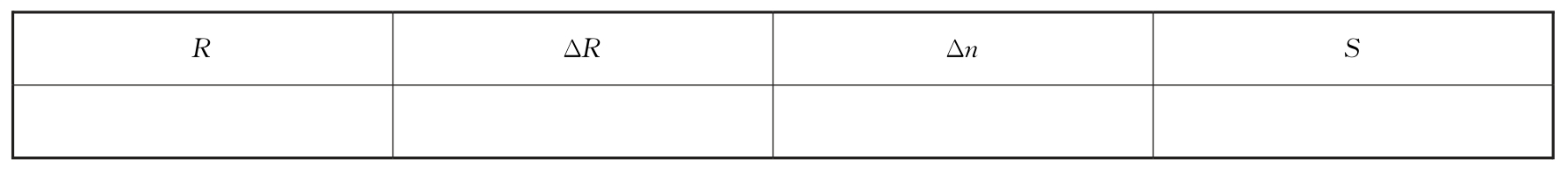

表2-13　自组电桥灵敏度测量

（2）测电阻盒中R3～R8中每个电阻阻值，取Ra=1000Ω，Rb=3000Ω，数据填入表2-14，Rx值由式（2-24）计算。不确定度用式（2-34）、式（2-35）、式（2-36）、式（2-37）、式（2-38）计算。

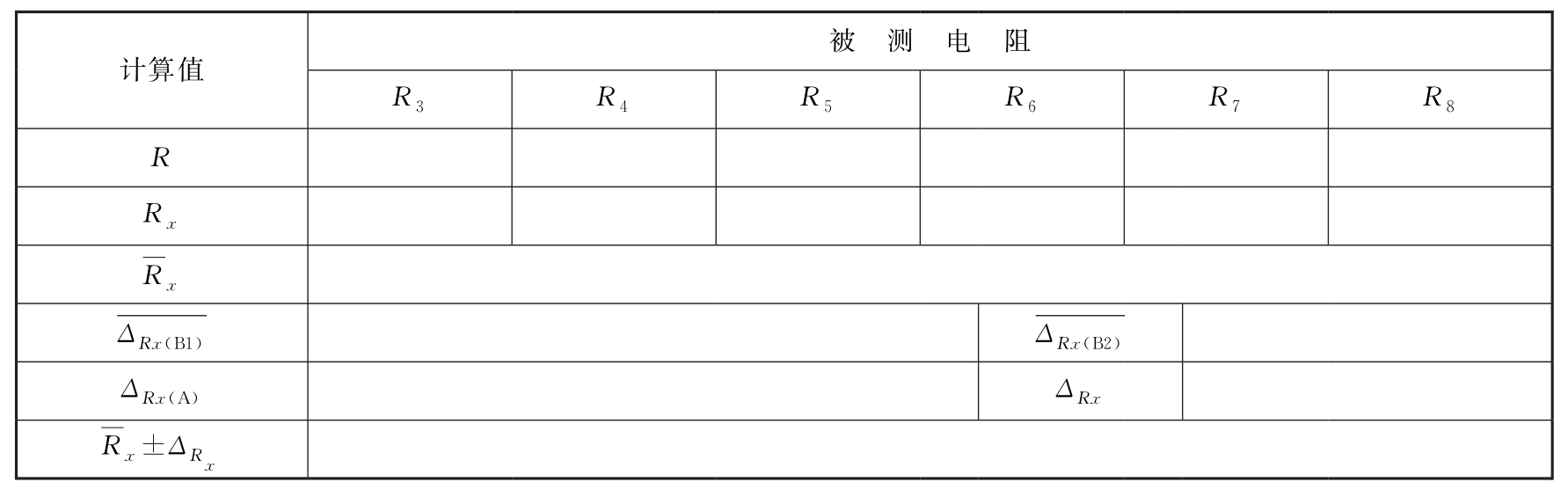

表2-14　自组电桥测电阻盒电阻
