【实验步骤】

如由于受到DHW-2型温度传感实验装置数量限制，实验时相邻同学合用一台DHW-2型温度传感实验装置（图2-27），不影响实验进程。一位同学测铜电阻，同时另一位同学测热敏电阻。两者相互配合，同时对传感元件加热升温。具体步骤如下：

（1）温度传感装置与加热炉连线（如已连好则这一步可省去）。温度传感装置“信号输入”端用专用七芯线与加热炉对应插孔连接；“加热电流输出”端与加热炉对应插孔连接；“风扇电压输出”端与加热炉对应插孔连接。

（2）用直流稳压电源、数字万用表（用200mV 档）、3个电阻箱与温度传感元件搭建非平衡电桥，测铜电阻用卧式电桥，测热敏电阻用立式电桥，将稳压电源输出电压E 调至设计值（如设计有误，则按教师指定数据）。

（3）测量前在室温下预调电桥平衡，使数字万用表显示0.00mV，记下R 值，用立式电桥测热敏电阻应考虑R'取多大，并记下。

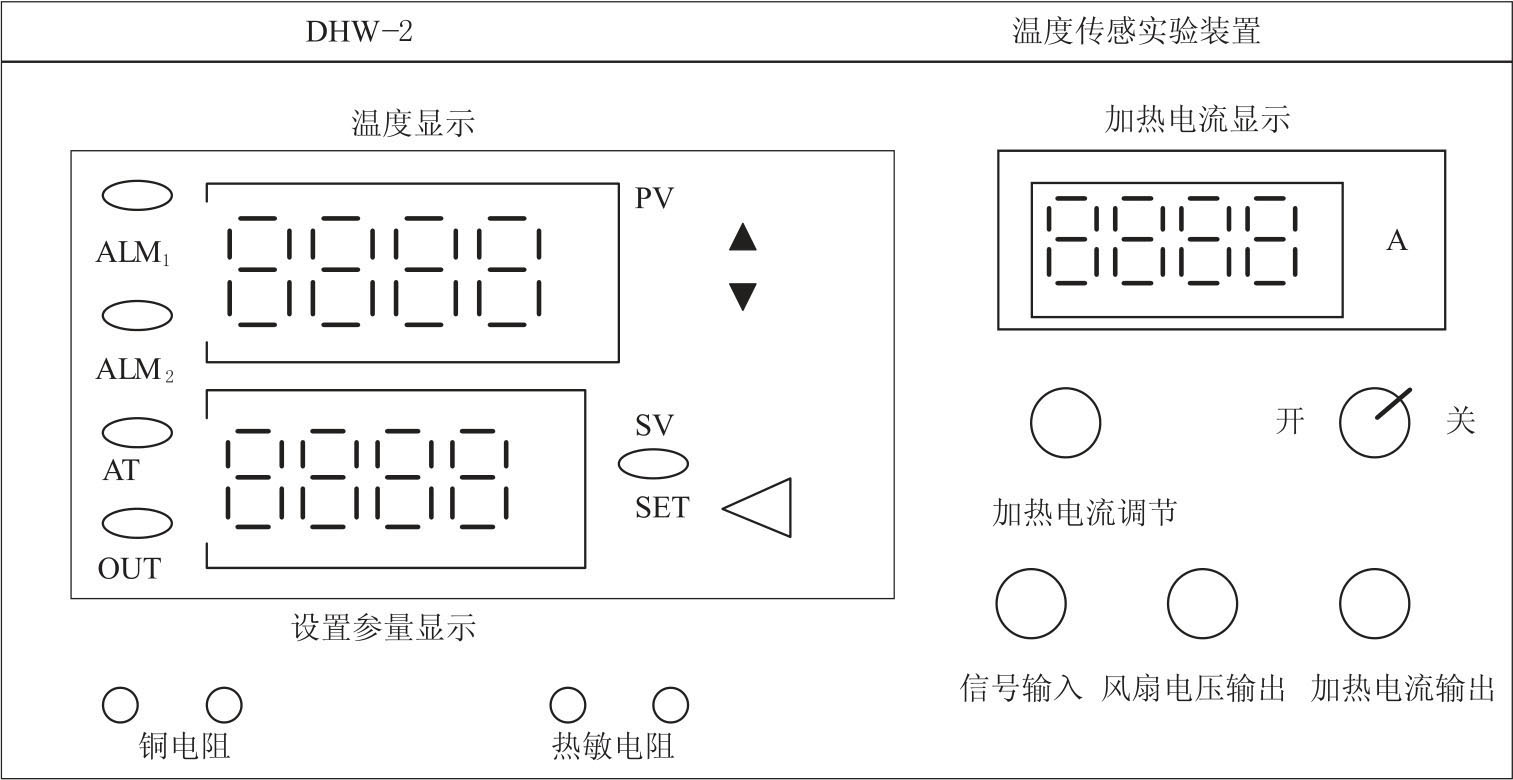

图2-27　温度传感实验装置面板图

（4）将“加热电流”开关置“开”位置，调节加热电流至0.6～1.0A，此时加热炉对传感元件加热，传感元件环境温度随之上升，可每隔5℃读一次数字万用表显示电压值并记录（如可在15℃、20℃、25.0℃、30.0℃、35.0℃、…测量，起始值待当时室温而定）。共测量10个点。

（5）温度传感装置与另一个加热炉连线，被测传感元件也相应变换。测量参照步骤（1）～步骤（4）。
