【实验内容与步骤】

【实验内容与步骤】

1.测量示波管电偏转灵敏度

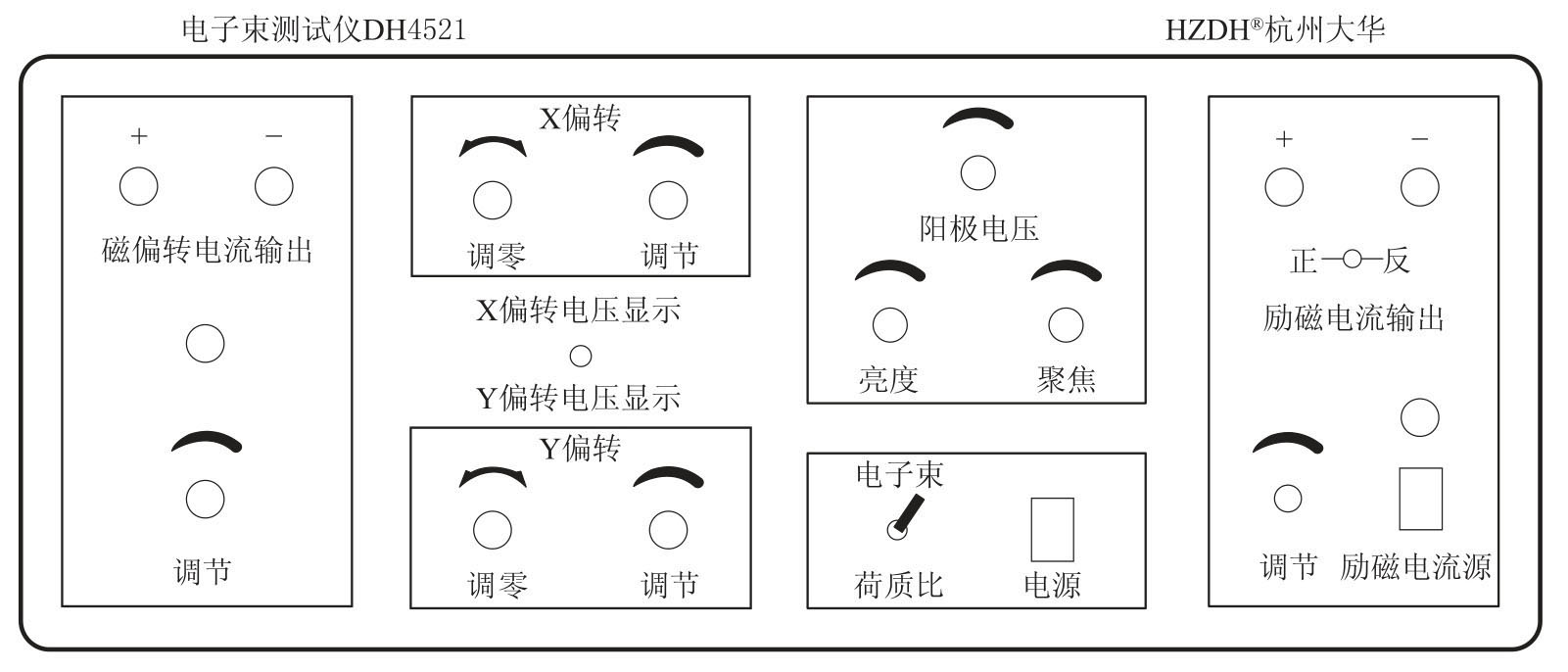

（1）如图2-62所示，开启电源开关。将“电子束—荷质比”选择开关打向“电子束”位置，适当调节“亮度”与“聚焦”旋钮，使荧光屏上亮点会聚成一细点，应注意：光点不能太亮，以免烧坏荧光屏。

（2）光点调零。将面板上钮子开关打向X 偏转电压显示，调节X 偏转“X 调节”旋钮，使电压表在零位，再调节“X 调零”旋钮，使光点位于示波管垂直中线上。同X 调零一样，将Y 调节后，光点位于示波管的中心原点。

（3）测量偏转距离S 随偏转电压V 的变化，即示波管电偏转灵敏度δe。调节阳极电压旋钮，给定阳极电压UA（700V），将面板上钮子开关打向X 偏转电压显示，调节X 偏转“X 调节”旋钮，测量不同偏转电压V 情况下偏转距离S 值，可计算X 偏转板的电偏转灵敏度δex。

（4）将面板上钮子开关打向Y 偏转电压显示，调节Y 偏转“Y 调节”旋钮，测量Y 偏转板的不同偏转电压V 情况下偏转距离S 值，可计算Y 偏转板的电偏转灵敏度δey。

2.电聚焦测阳极电压之比

（1）开启电源开关，将“电子束—荷质比”选择开关打向“电子束”位置，适当调节“亮度”与“聚焦”旋钮，使荧光屏上亮点会聚成小圆点，应注意：光点不能太亮，以免烧坏荧光屏。

（2）光点调零，通过调节“X 调节”和“Y 调节”旋钮，使光点位于Y 轴的中心原点。

（3）调节第二阳极电压UA分别为600V、700V、800V、900V、1000V，对应调节“聚焦”旋钮（改变聚焦电压）使光点达到最佳的聚焦效果，测量出各对应的聚焦电压U1。

（4）求出。

3.测量磁偏转灵敏度

（1）光点调零。通过调节“X 调节”和“Y 调节”旋钮，使X 偏转板和Y 偏转板的电压都等于零，再调节“X 调零”和“Y 调零”旋钮，使光点位于Y 轴的中心原点。

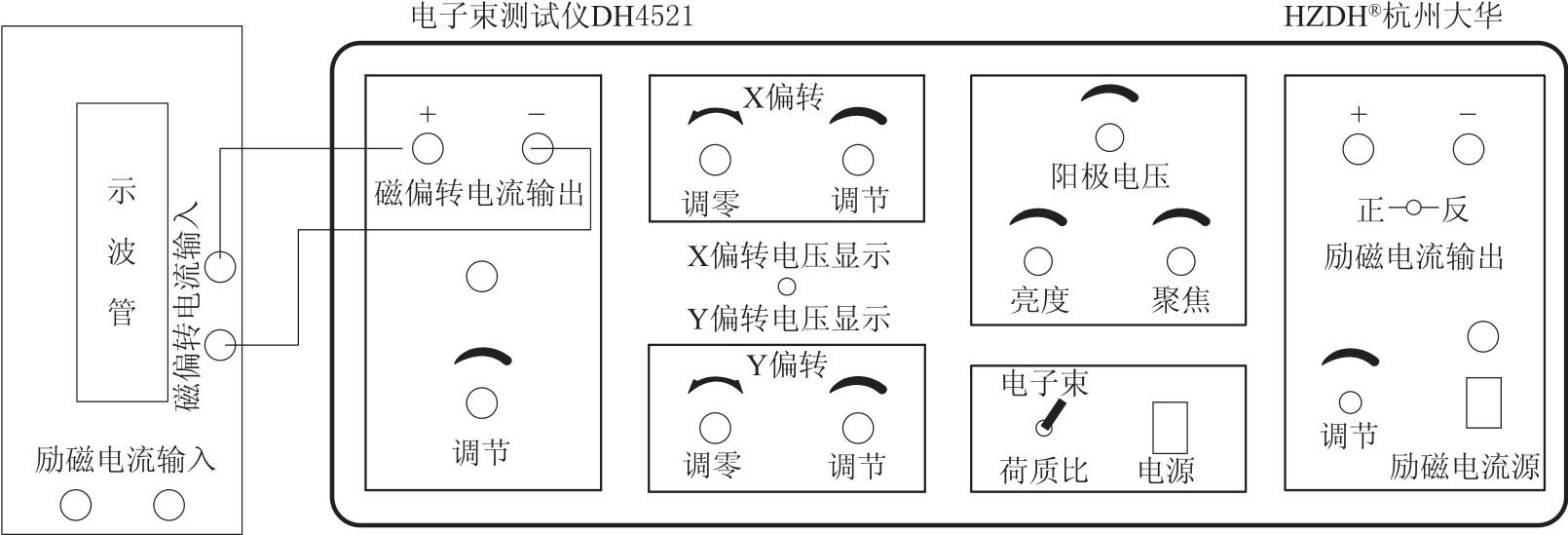

（2）测量偏转距离S 随磁偏电流I 的变化，给定UA（800V），如图2-63所示，将磁偏转电流输出与磁偏转电流输入相连，调节磁偏转电流调节旋钮（改变磁偏转线圈电流的大小）测量不同磁偏转电流I 的偏转距离S 值，得S-I 数据，可计算磁偏转灵敏度δm。

4.磁聚焦和电子荷质比的测量（一次聚焦）

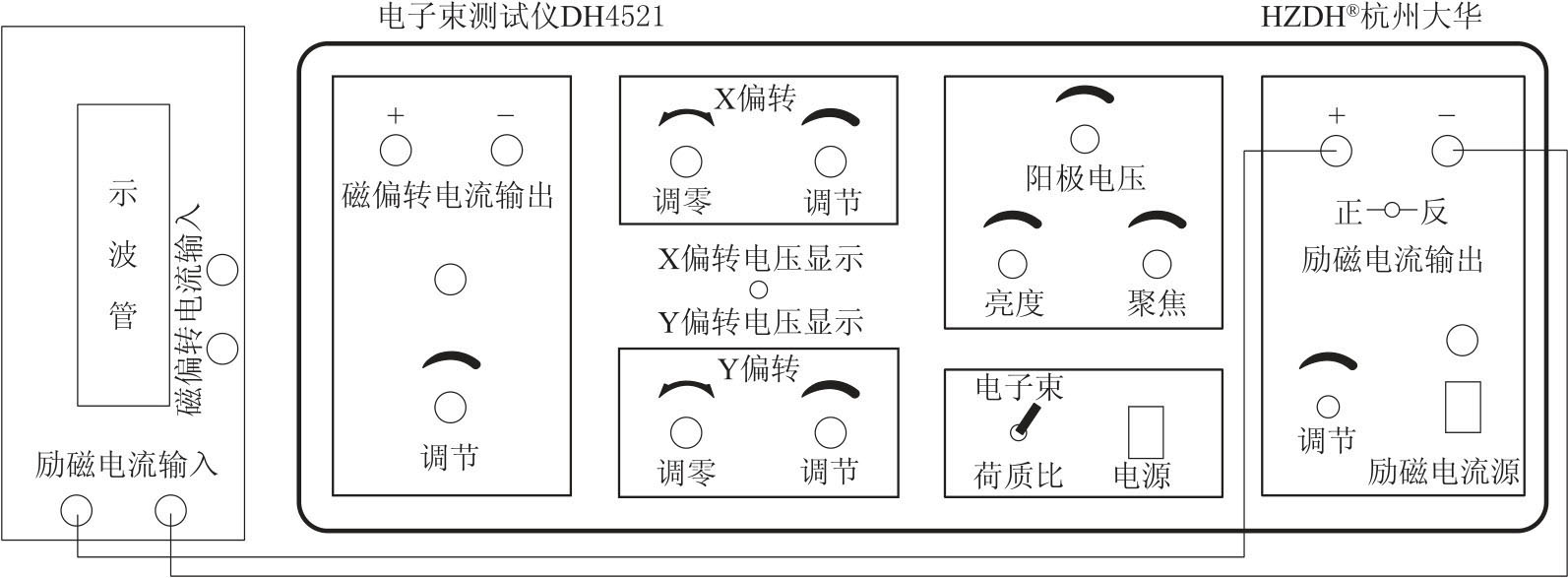

（1）如图2-64所示，把励磁电流接到螺线管电流的接线柱上，同时接入电流表的接线柱。

（2）将“电子束—荷质比”开关置于“荷质比”位置，此时荧光屏上出现一条直线，阳极电压UA调到700V。

（3）开启励磁电流电源（荷质比电源开关），逐渐加大电流使荧光屏上的直线一边旋转一边缩短（如图2-61所示），直到变成一个小光点（小圆点），读取电流值I正；再将电流换向开关扳到另一端，再得到一个同样大小光点（圆点），读取电流值I负。电流换向是为了消除地球磁场对测量影响。

（4）改变阳极电压UA为700V、800V、900V、1000V、1050V，重复步骤（3）。磁聚焦电流随阳极电压UA升高而增大，注意做完电子荷质比测定内容后迅速将磁聚焦电流调至0，关闭“荷质比电源开关”。根据设定内容，一次聚焦下整个测量过程中磁聚焦电流始终小于2A。
