1.测量示波管电偏转灵敏度δe

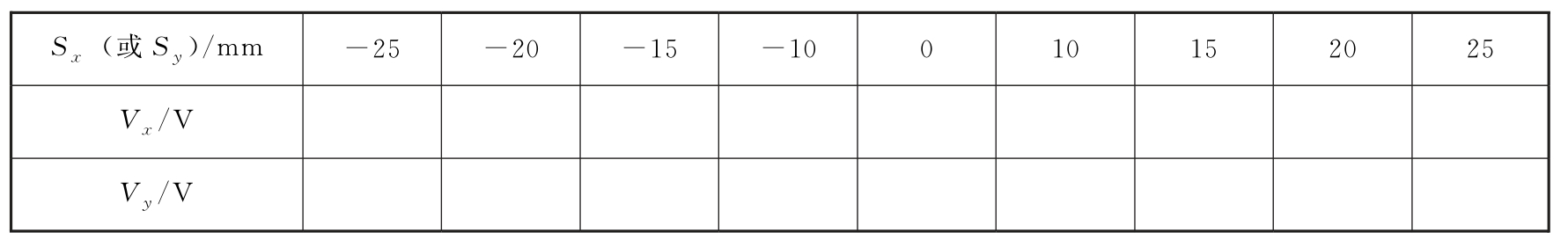

调节阳极电压UA=700V，光点调零后，测量电子束左右或上下偏转距离分别为10mm、15mm、20mm、25mm 时所加偏转电压Vx、Vy，数据记录在表2-21中，作Sx-Vx和Sy-Vy图，由直线斜率求出示波管水平电偏转灵敏度δex或垂直电偏转灵敏度δey。

注意：作Sx-Vx图时，横轴物理量为Vx，纵轴物理量为Sx，则直线的斜率就是示波管水平电偏转灵敏度δex，单位为mm/V。作图时要写出图名，要标出坐标轴上物理量的单位。

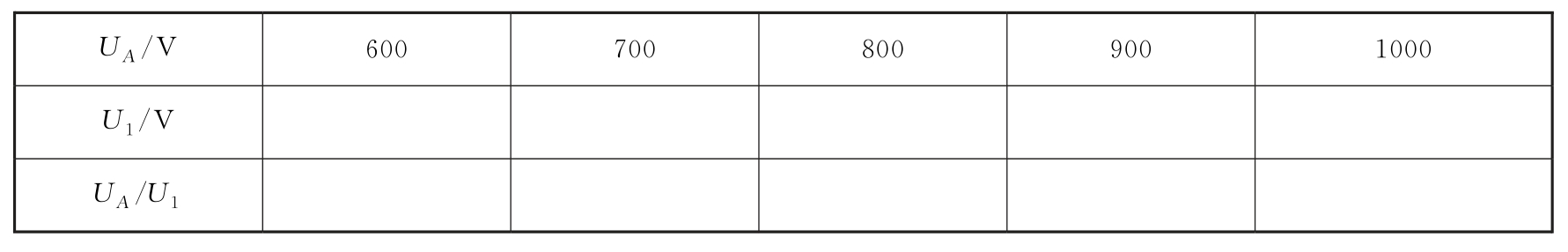

2.测量电聚焦时示波管阳极电压之比（表2-22）

3.测量磁偏转灵敏度δm

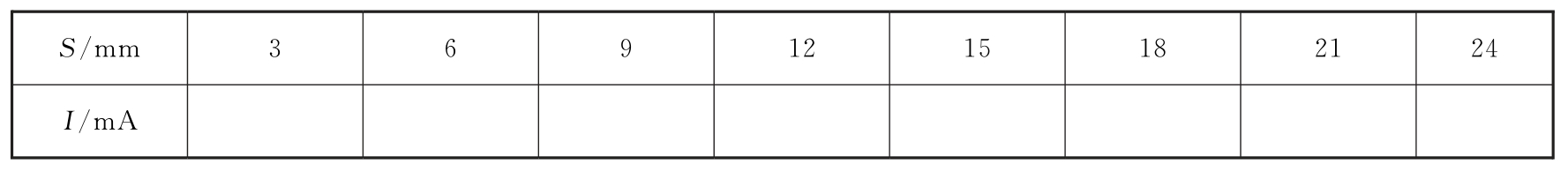

取UA=800V，作S-I 图，横轴物理量为I，纵轴物理量为S，求出直线的斜率就是磁偏转灵敏度δm，单位为mm/mA。测量磁偏转灵敏度的数据记录在表2-23中。

4.磁聚焦和电子荷质比的测量（一次聚焦）

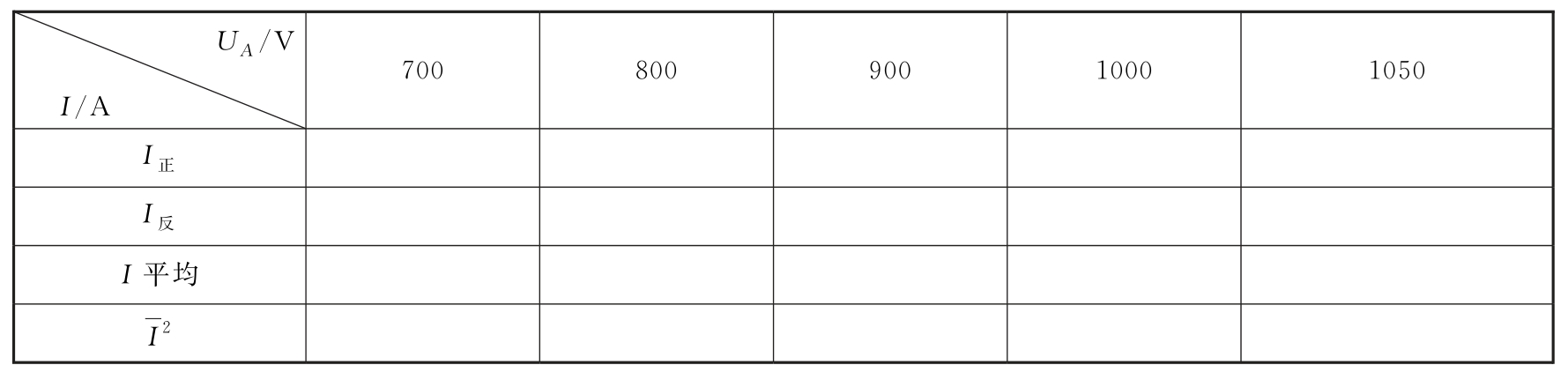

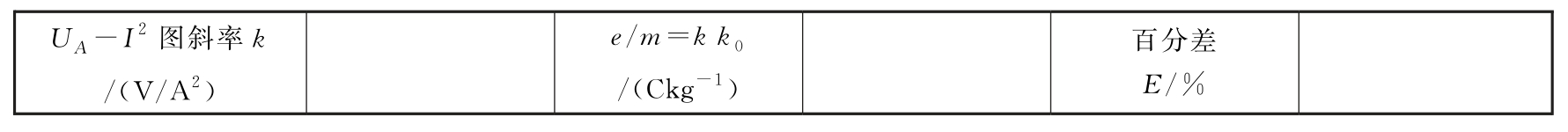

作UA-I2图，横轴物理量为I2，纵轴物理量为UA，利用式（2-62），由直线的斜率k 求电子荷质比e/m 的值，并求测量的百分差，数据记录在表2-24和表2-25中。
