【附录】

圆（刻）度盘的偏心差

用圆（刻）度盘测量角度时，为了消除圆度盘的偏心差，必须由相差为180°的两个游标分别读数。大家知道，圆度盘是绕仪器主轴转动的，由于仪器制造时不容易做到圆度盘中心准确无误地与主轴重合，这就不可避免地会产生偏心差。圆度盘上的刻度均匀地刻在圆周上，当圆度盘中心与仪器主轴重合时，由相差180°的两个游标读出的转角刻度数值相等。而当圆度盘偏心时，由两个游标读出的转角刻度数值就不相等了，所以如果只用一个游标读数就会出现系统误差。如图2-81所示，用AB 的刻度读数，则偏大，用A'B'的刻度读数又偏小。由平面几何很容易证明：

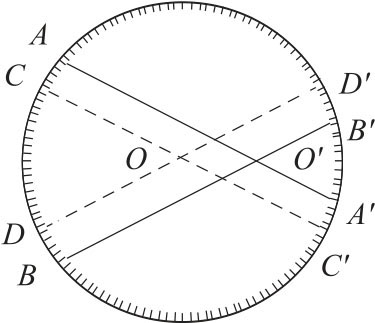

图2-81　因圆刻度盘中心O 与主轴O'不重合而产生的偏心差

亦即由两个相差180°的游标上读出的转角刻度数值的平均值就是圆盘真正的转角值，从而消除了偏心差。
