【实验内容与步骤】
1.测试前准备
将测试仪及汞灯电源接通（汞灯及光电管暗箱遮光盖盖上），预热20min。调整光电管与汞灯距离约为40cm 并保持不变。用专用连接线将光电管暗箱电压输入端与测试仪电压输出端（后面板上）连接起来（红—红，蓝—蓝）。
如图3-7所示，将“电流量程”选择开关置于所选挡位（测普朗克常数h，选择开关拨至10-13A 挡；测量光电管的伏-安特性曲线，选择开关拨至10-10A 挡），进行测试前调零。测试仪在开机或改变电流量程后，都会自动进入调零状态。调零时应将光电管电流输出端K（暗箱）与测试仪微电流输入端（后面板上）断开，旋转“调零”旋钮使电流指示为000.0。调节好后，用高频匹配电缆将电流输入端连接起来，并按“调零确认/系统清零”键，系统进入测试状态。
2.测普朗克常数h
由于本实验仪器的电流放大器灵敏度高，稳定性好；光电管阳极反向电流、暗电流水平也较低。在测量各谱线的截止电压Ua时，可采用零电流法（即交点法），即直接将各谱线照射下测得的电流为零时对应的电压UAK的绝对值作为截止电压Ua。此法的前提是阳极反向电流、暗电流和本底电流都很小，用零电流法测得的截止电压与真实值相差较小。且各谱线的截止电压都相差ΔU，对Ua～ν 曲线的斜率无大的影响，因此对h 的测量不会产生大的影响。
测量截止电压时，“伏-安特性测试/截止电压测试”状态键应为截止电压测试状态。“电流量程”开关应处于10-13A 挡。
（1）手动测量。使“手动/自动”模式键处于手动模式。
将直径4mm 的光阑及365.0nm 的滤色片装在光电管暗箱光输入口上，打开汞灯遮光盖。此时电压表显示UAK的值，单位为V；电流表显示与UAK对应的电流值I，单位为所选择的“电流量程”。用电压调节键→、←、↑、↓可调节UAK的值，→、←键用于选择调节数位，↑、↓键用于调节值的大小。从低到高按步长为0.01V 或0.001V 调节电压（范围-2～0V），观察电流值的变化，寻找电流为零时对应的UAK，以其绝对值作为该波长对应的Ua的值，并将数据记于表3-1中。依次换上404.7nm、435.8nm、546.1nm、577.0nm的滤色片，重复以上测量步骤。
（2）自动测量。按“手动/自动”模式键切换到自动模式。
此时电流表左边的指示灯闪烁，表示系统处于自动测量扫描范围设置状态，用电压调节键可设置扫描起始和终止电压。
对各条谱线，建议扫描范围大致设置为365nm，-1.90～-1.50V；405nm，-1.60～-1.20V；436nm，-1.35～-0.95V；546nm，-0.80～-0.40V；577nm，-0.65～-0.25V。
测试仪设有5个数据存储区，每个存储区可存储500组数据，并有指示灯表示其状态。灯亮的表示已存有数据的存储区，灯不亮的为空存储区，灯闪烁的表示系统预选的或正在存储数据的存储区。
设置好扫描起始和终止电压后，按动相应的存储区按键，仪器将先消除存储区原有数据，等待约30s，然后按4mV 的步长自动扫描，并显示、存储相应的电压、电流值。扫描完成后，仪器自动进入数据查询状态，此时查询指示灯亮，显示区显示扫描起始电压和相应的电流值。用电压调节键改变电压值，就可查阅到在测试过程中，扫描电压为当前显示值时相应的电流值。读取电流为零时对应的UAK，以其绝对值作为该波长对应的Ua的值，并将数据记于表3-1中。

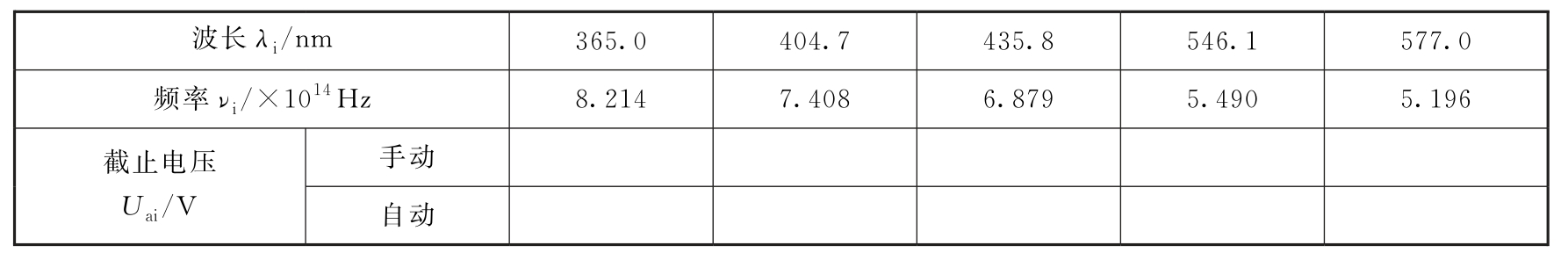

表3-1 Ua～ν 关 系
按“查询”键，查询指示灯灭，系统恢复到扫描范围设置状态，可进行下一次测量。
在自动测量过程中或测量完成后，按“手动/自动”键，系统恢复到手动测量模式，模式转换前，工作的存储区内的数据将被清除。
若仪器与示波器连接，则可观察到UAK为负值时各谱线在选定的扫描范围内的伏-安特性曲线。
3.测量光电管的伏-安特性曲线
此时，“伏-安特性测试/截止电压测试”状态键应为伏-安特性测试状态。“电流量程”开关应拨至10-10A 挡，并重新调零。
将直径4mm 的光阑及所选谱线的滤色片装在光电管暗箱光输入口上。
测伏-安特性曲线可选用“手动/自动”两种模式之一，测量的最大范围为-1～50V，自动测量时步长为1V，仪器功能及使用方法如前所述。
记录所测UAK及I 的数据到表3-2中，在毫米方格纸上作对应于以上波长及光强的伏-安特性曲线。

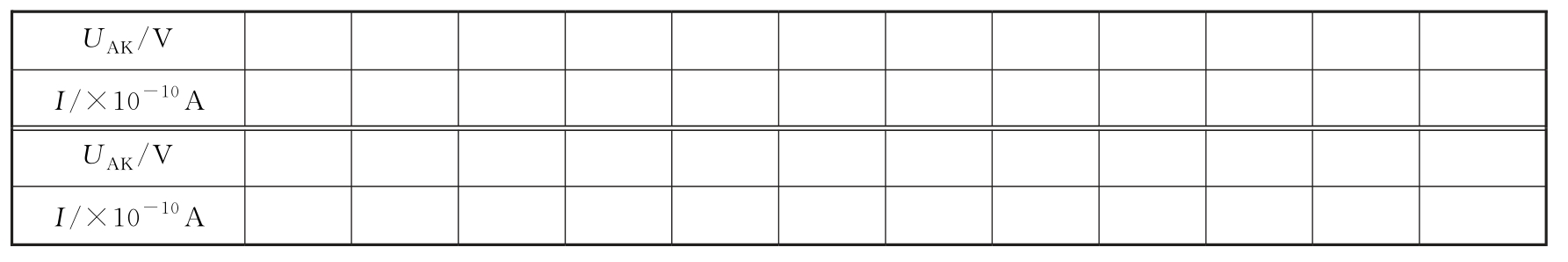

表3-2 I～UAK关 系
4.测量光电管的饱和特性曲线（选做内容）
（1）观测5条谱线在同一光阑、同一距离下的饱和特性曲线。
（2）观测某条谱线在不同距离（即不同光强）、同一光阑下的饱和特性曲线。
（3）观测某条谱线在不同光阑（即不同光通量）、同一距离下的饱和特性曲线。
由此可验证光电管饱和光电流与入射光成正比。
在UAK为50V 时，将仪器设置为手动模式，测量并记录对同一谱线、同一入射距离，光阑分别为2mm、4mm、8mm 时对应的电流值于表3-3中，验证光电管的饱和光电流与入射光强成正比。

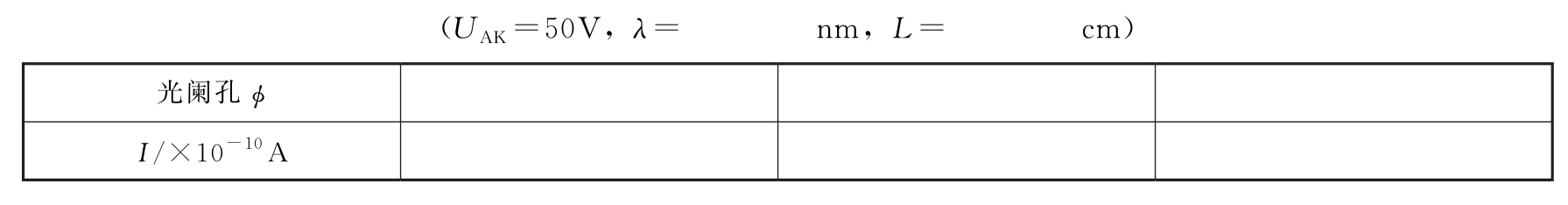

表3-3 IM～P关系（选做）
也可在UAK为50V 时，将仪器设置为手动模式，测量并记录对同一谱线、同一光阑时，光电管与入射光在不同距离，如300mm、400mm 等对应的电流值于表3-4中，同样验证光电管的饱和电流与入射光强成正比。

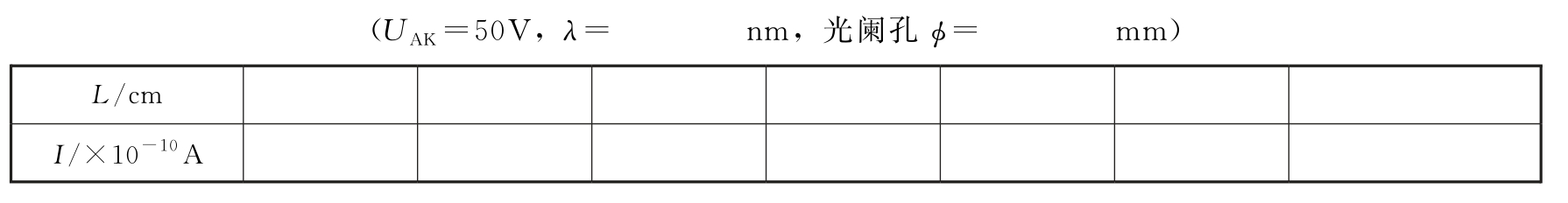

表3-4 IM～P 关系（选做）
注意：光电管价格昂贵又比较脆弱，使用不当会直接影响其使用寿命。
（1）千万不要用汞灯光直接照射光电管，一定要在暗箱进光口处放滤色片和光阑。
（2）实验过程中更换滤色片时一定把汞灯遮光，避免汞灯光直接照射光电管。
（3）光电管不能长期置于自然光环境中，实验做完后及时遮盖暗箱进光口。
