ZKY-GD-4智能光电效应实验仪。
仪器由汞灯及汞灯电源、滤色片、光阑、光电管、基座、智能测试仪构成，仪器结构如图3-6所示，测试仪的调节面板如图3-7所示。测试仪有手动和自动两种工作模式，具有数据自动采集、存储、实时显示采集数据、动态显示采集曲线（连接示波器，可同时显示5个存储区中存储的曲线）及采集完成后查询数据的功能。

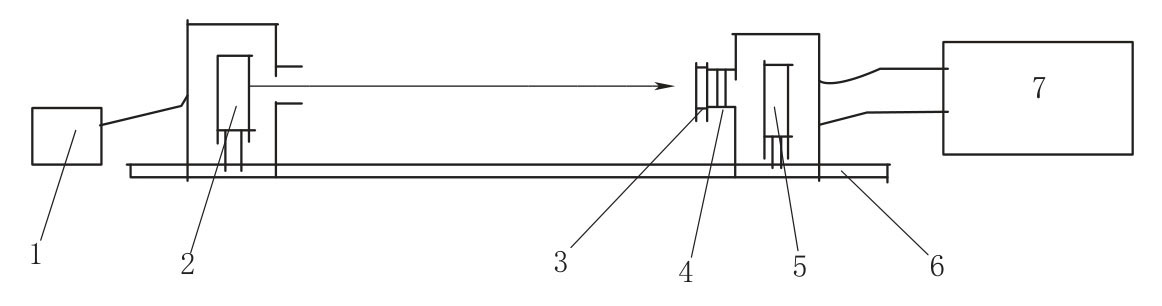

图3-6 仪器结构示意图
1—汞灯电源；2—汞灯；3—滤色片；4—光阑；5—光电管；6—基座；7—智能测试仪

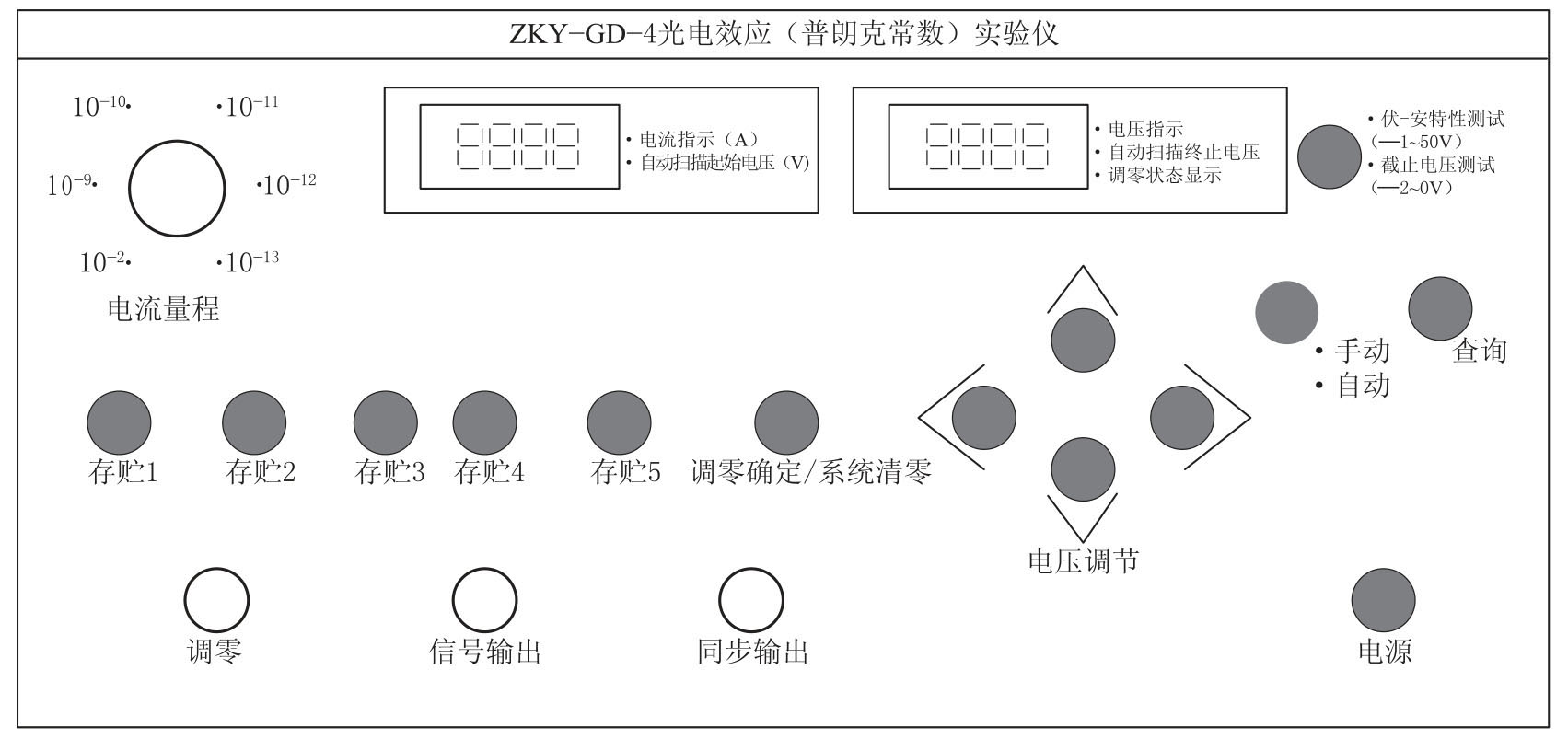

图3-7 仪器调节面板示意图
