4.1.2　模型库结构设计

电源系统由供电系统、配电系统和负载构成，供电系统包括太阳能电池设备、蓄电池设备和电源控制器设备，配电系统包括配电设备、火工品管理模块等。图4-1所示为Eurostar 3000s平台电源系统拓扑示意图。

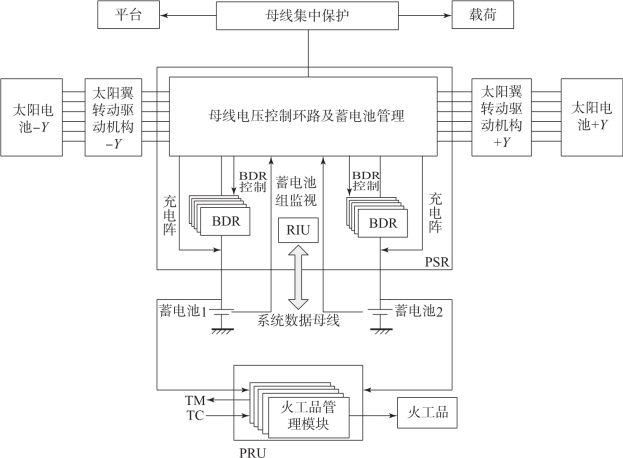

图4-1　Eurostar 3000s平台电源系统拓扑示意图

PSR—电源调节装置；BDR—放电调节器；PRU—电源变换单元

结合航天器电源系统常用IDS设备数据研究，梳理出航天器方案设计设备类型，主要包含太阳能电池、蓄电池、电源控制器、负载和配电等。电源系统模型为系统级模型，是由多个设备模型搭建而成的。因此采用层级化、模块化、自顶向下的设计思路，使设备单机模型为最小粒度，模型库划分为多个子模型库（如太阳能电池模型库、蓄电池模型库、负载模型库等），子模型库下包含相应类型的设备单机模型。

电源系统模型库的具体建设内容见表4-1。

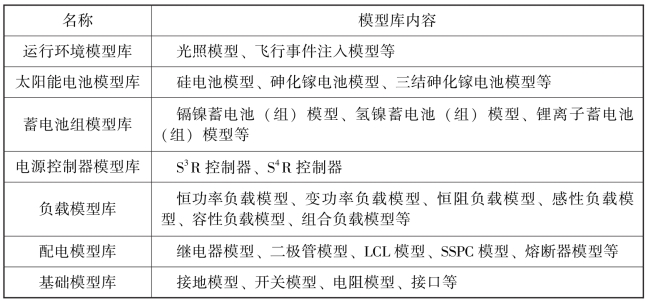

表4-1　电源专业模型库内容
