4.1.3　单机模型开发与验证

4.1.3　单机模型开发与验证

基于Modelica基础库和能源产品库，进行定制开发，形成符合需求的电源模型库。模型库构建过程如图4-2所示。

图4-2　模型库构建过程

定制开发的过程和方法如下：根据组件的实际需求以及相关的理论知识，结合项目的技术要求，基于Modelica语言中非因果、多专业、面向对象、连续离散等建模特点，对组件进行开发。其内容主要包括以下几点：设备理论知识的确定、参数输入窗口的规划、组件编程与组件测试。

基于上述设备模型开发的要点，制订出设备模型开发的流程，如图4-3所示。可以经过以下4个步骤完成：

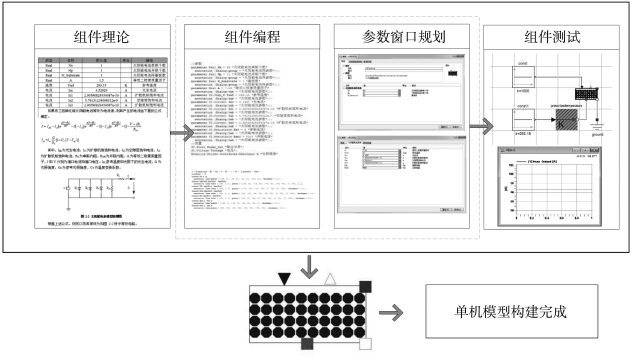

图4-3　单机模型开发流程

第一步：根据建模需求确定设备模型的理论知识和使用条件，对于数学理论不完全成熟的单机模型，还可通过经验公式或试验数据列表的形式输入。

第二步：根据设备的参数输入和工况要求，对设备的窗口进行规划。

第三步：基于前两步的工作，对设备模型进行编程，主要包括接口的定义、图标的绘制、外部环境的定义、参数和变量的定义、方程的输入、窗口的定制。

第四步：对开发好的模型进行相关测试。

依照以上的设备模型构建方法，完成太阳电池阵模型库、蓄电池模型库、电源控制和电压调节模型库、负载模型库、环境模型库的构建。
