4.1.4　模型的修正与评价

4.1.4　模型的修正与评价

1）太阳能电池阵

太阳能电池阵模型的修正与评价逻辑流程如图4-4所示。

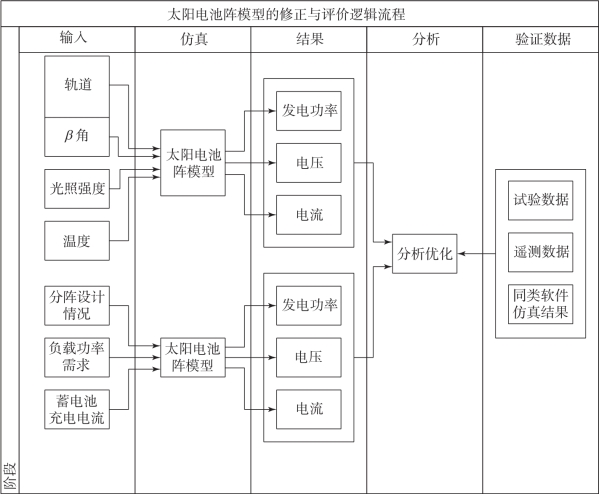

图4-4　太阳电池阵模型的修正与评价流程

（1）根据输入轨道、β角、光照强度、温度等有关参数，输出太阳电池阵发电功率、电压、电流，将仿真结果与试验数据、遥测数据、同类软件仿真结果等验证数据做对比、分析和优化。

（2）光照充足时，以分阵设计情况、负载功率需求、蓄电池组充电电流需求作为输入条件，实时反映太阳电池阵发电功率、电压、电流，将仿真结果与试验数据、遥测数据、同类软件仿真结果等验证数据做对比、分析和优化。

2）蓄电池组

蓄电池组模型的修正和评价逻辑流程如图4-5所示。

（1）以负载功率需求作为输入，计算蓄电池组放电电量、电压、电流，将仿真结果与试验数据、遥测数据、同类软件仿真结果等验证数据做对比、分析和优化。

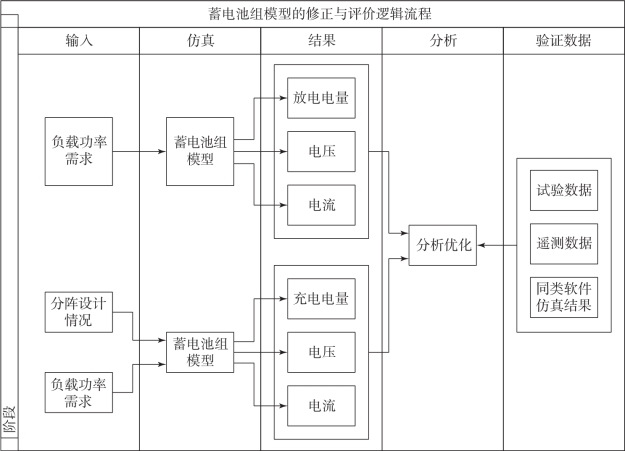

图4-5　蓄电池组模型的修正和评价逻辑流程

（2）以分阵设计情况、负载功率需求作为输入，计算光照期蓄电池组充电电量、电压、电流，将仿真结果与试验数据、遥测数据、同类软件仿真结果等验证数据做对比、分析和优化。

3）功率调节与配电单元

功率调节与配电单元模型的修正和评价逻辑流程如图4-6所示。

功率调节仿真时，主要仿真电池阵和蓄电池在卫星处于各个工作点时的功率变化情况，以及母线电压的波动情况，体现功率调节作用的效果。具体来说，仿真太阳能电池阵的放电功率、蓄电池的充放电功率的实时变化情况，可以通过实时监测电池阵或蓄电池的出口电压电流值来实现。

配电仿真则要通过检测各个负载端口的电压或电流来实现，若负载端口的电流为零，则可确定该负载断开了配电系统，其配电开关为断开；若负载端口电流不为零，则可确定该负载接入了配电系统，其配电开关为闭合。

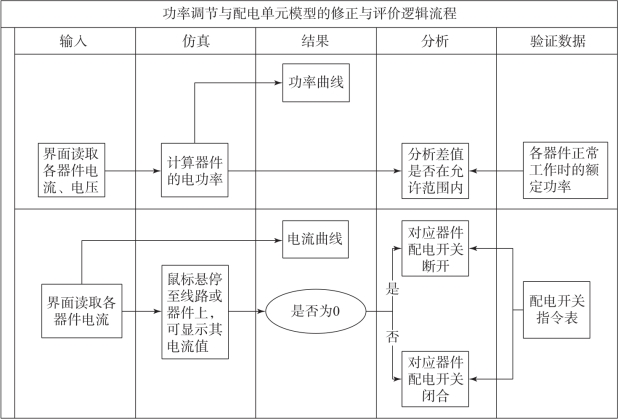

图4-6　功率调节与配电单元模型的修正和评价逻辑流程
