1）简介

镉镍/氢镍蓄电池相比于铅酸蓄电池，具有体积小、质量小、内阻小以及可大倍率放电的优势，存储寿命长，并且低温性能优良。利用Modelica对镉镍蓄电池建模，可选用常规的RC阻容模型。

2）原理和模型

根据3.2.2节中关于镉镍电池的基本特性，结合阻容模型的优势，对镉镍蓄电池进行建模，模型结构如图4-14所示。其中，虚线框内左侧的阻容系统，电容表示电池存储电荷的能力，可与荷电状态计算模块联动，用于计算电池荷电状态，同时，该电容受电池循环次数的影响，随电池的老化，电容值会发生改变。电阻表示终止内阻，与电池的下截止电压有关。虚线框内右侧的阻容系统用于描述电池的极化特性，其中，电容表示电池的表面效应，电阻为极化电阻。

与锂离子电池组的模型参数设置卡相似，通过改变参数，可以实现对镉镍蓄电池组的快速设置，如图4-15所示。

3）参数信息

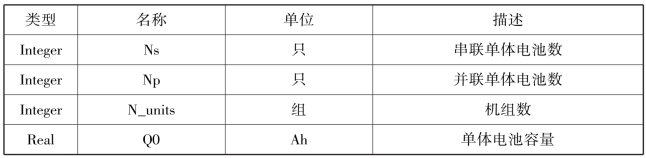

（1）设计参数，见表4-21。

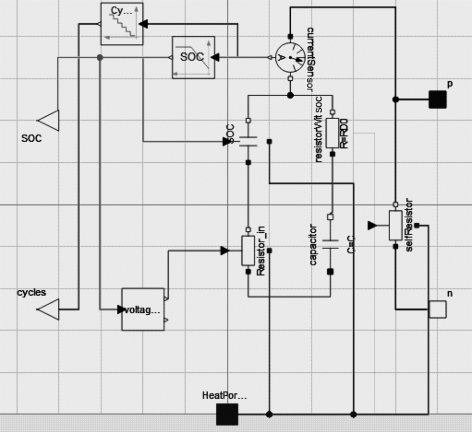

图4-14　基于RC模型构建的镉镍蓄电池Modelica模型

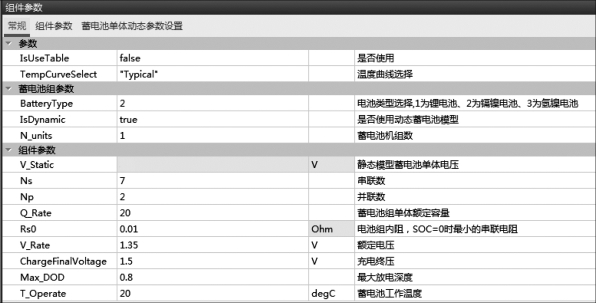

图4-15　镉镍电池组模型参数设置卡

表4-21　设计参数

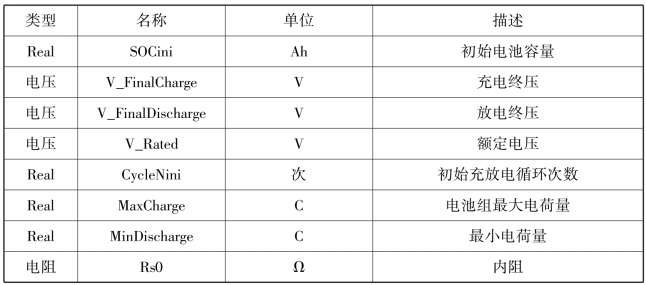

（2）型号参数，见表4-22。

表4-22　型号参数

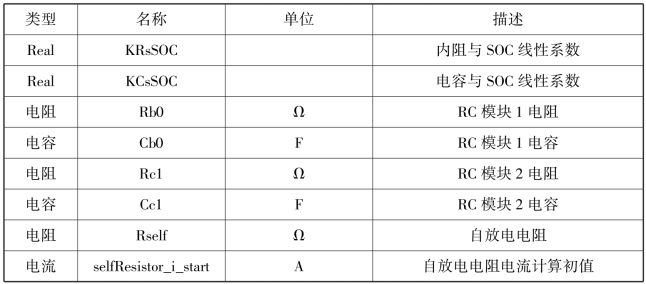

（3）电路参数（内部参数），见表4-23。

表4-23　电路参数

4）接口信息

（1）输出接口，见表4-24。

表4-24　输出接口

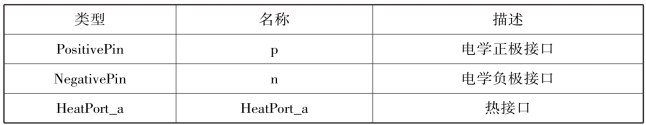

（2）物理双向接口，见表4-25。

表4-25　物理双向接口
