4.4.1　MEA和BEA控制器

1）简介

MEA控制信号主要用来调节功率控制母线电压，BEA控制信号主要用来管理蓄电池的充电。

2）原理与模型

MEA和BEA控制器主要包括一个PI模块，原理分别如图4-16和图4-17所示。利用Modelica建立的控制器模型分别如图4-18和图4-19所示。

图4-16　MEA控制器原理

图4-17　BEA控制器原理

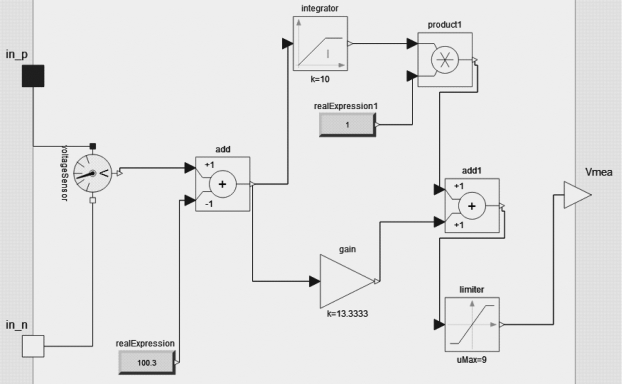

图4-18　MEA控制器模型(https://www.daowen.com)

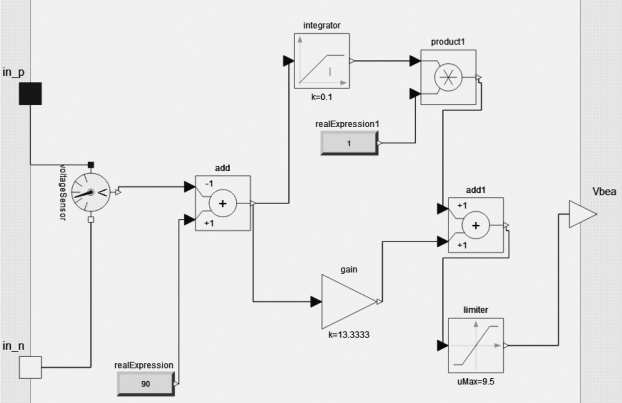

图4-19　BEA控制器模型

3）接口信息

（1）信息输出接口，见表4-26。

表4-26　信息输出接口

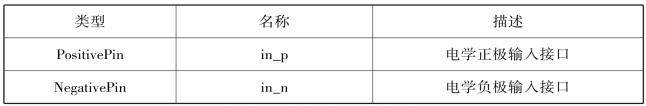

（2）物理输入接口，见表4-27。

表4-27　物理输入接口
