4.4.6　MPPT调节模块模型

4.4.6　MPPT调节模块模型

1）简介

MPPT调节模块是MPPT型电源控制装置的核心，不同于并联型分流调节电源控制装置，MPPT型电源控制器为串联型电源控制装置，MPPT控制模块串联在太阳电池阵和电源系统一次母线之间，起到对太阳电池阵工作点进行调节的作用，使其工作在最大功率点。MPPT调节器的核心为太阳电池阵最大工作点跟踪控制信号产生逻辑，该逻辑以太阳电池阵工作电压和太阳电池阵输出电流为输入，输出为太阳电池阵最大工作点跟踪控制信号。

本节介绍的MPPT调节模块模型为太阳电池阵最大工作点跟踪控制信号产生逻辑的仿真模型，在构建MPPT型电源控制装置模型时，以该模型为基本模型，结合其他DCDC模型、MEA模型等进行构建。

2）原理与模型

MPPT调节模块采用观察扰动法实现，根据太阳电池阵输出电压和输出电流，实时计算太阳电池阵的输出功率，并将当前周期输出功率计算结果与上一周期计算结果进行比较，当输出功率大于上一周期输出功率时，如本周期输出电压大于上一周期太阳电池阵输出电压，则将太阳电池阵最大功率点跟踪控制信号按一定步长增加，如本周期输出电压小于上一周期太阳电池阵输出电压，则将太阳电池阵最大功率点跟踪控制信号按一定步长减小；当输出功率小于上一周期输出功率且本周期输出时，如本周期输出电压大于上一周期太阳电池阵输出电压，则将太阳电池阵最大功率点跟踪控制信号按一定步长减小，如本周期输出电压小于上一周期太阳电池阵输出电压，则将太阳电池阵最大功率点跟踪控制信号按一定步长增大。其流程如图4-22所示。

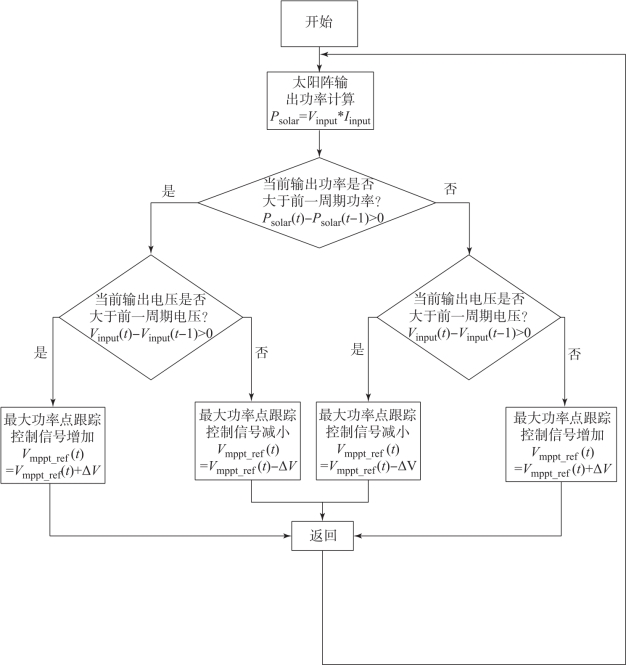

图4-22　MPPT跟踪控制信号产生流程

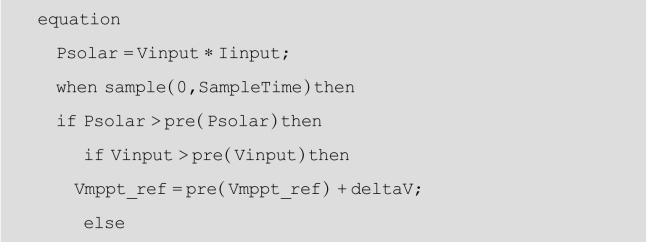

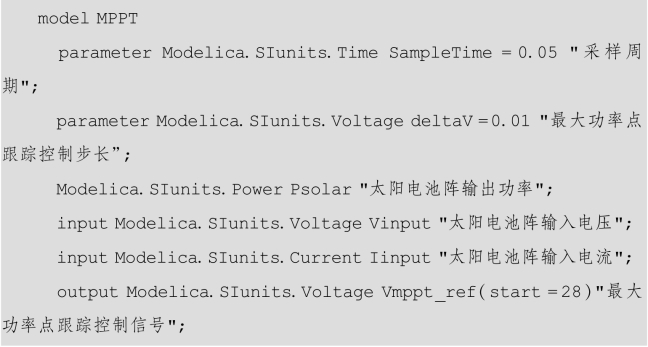

3）接口信息

（1）输入接口，见表4-37。

表4-37　输入接口

（2）输出接口，见表4-38。

表4-38　输出接口
