4.4.4　BDR模型

4.4.4　BDR模型

1）简介

放电调节器模型，根据MEA的控制信号对锂离子蓄电池的放电进行控制，以稳定母线电压和为负载提供能量。

2）原理与模型

当MEA提供的控制信号处于放电域时，对一个Boost变换器进行控制，促使其输出电压为参考值，电流通过输入/输出功率平衡得到。其主要包括理想的Boost变换器模型。

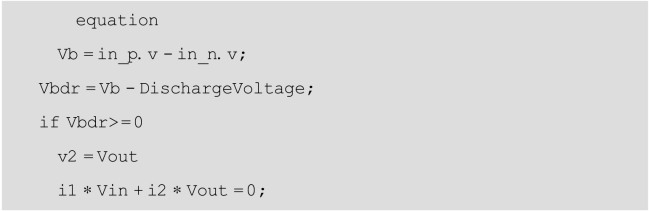

放电调节器的功能通过逻辑编程实现，具体代码如下：

其中，DischargeVoltage为放电域电压起始点，即小于该电压时开始放电；Vout为指定的母线电压参考值，也是模块的输出电压；i1、i2分别表示模块输入/输出电流；Vin为模块的输入电流；Vbdr为蓄电池放电控制信号。

3）接口信息

（1）信息输入接口，见表4-33。

表4-33　信息输入接口

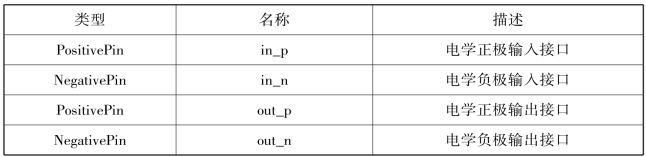

（2）物理双向接口，见表4-34。

表4-34　物理双向接口
