4.4.5　BCR模型

4.4.5　BCR模型

1）简介

充电调节器模型，根据MEA和BEA的控制信号对锂离子蓄电池进行充电控制。

2）原理与模型

充电调节器受MEA和BEA双重控制，模型中定义了三种充电模式：恒压充电、恒流充电和不充电。

控制逻辑为：

（1）当蓄电池电压小于恒压点、MEA提供的控制信号处于充电域且母线能够提供足够的能量时，充电调节器工作在满恒流充电模式下。

（2）当蓄电池电压小于恒压点、MEA提供的控制信号处于充电域但母线不能够提供足够的能量时，充电调节器按照母线电压与参考电压的比例提供充电电流，此时模式定义为线性恒流充电模式。

（3）当蓄电池电压达到恒压点且MEA提供的控制信号处于充电域时，充电调节器应工作在恒压充电模式中，此时蓄电池充电电流由BEA和MEA共同来控制。

（4）当MEA提供的控制信号不处于充电域或蓄电池已充满时，充电调节器工作在不充电工作模式下。

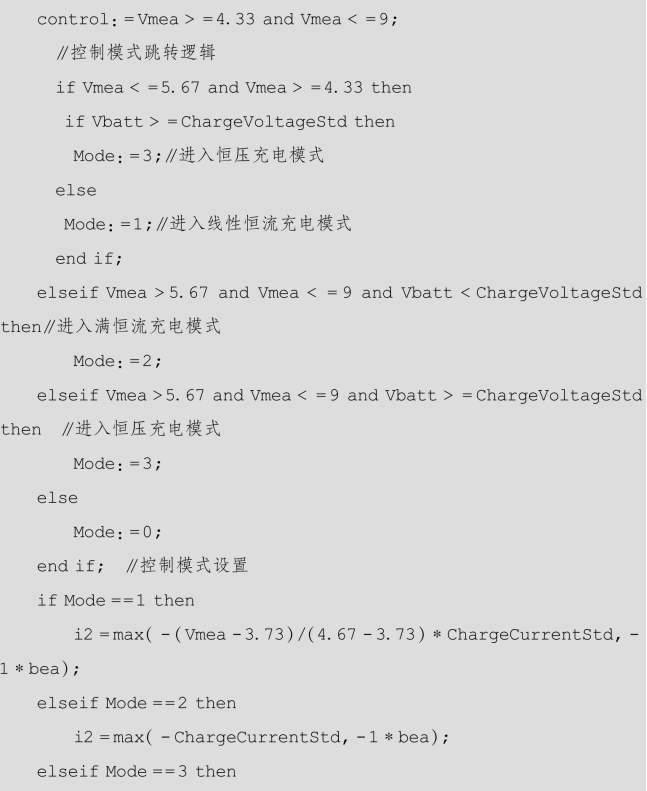

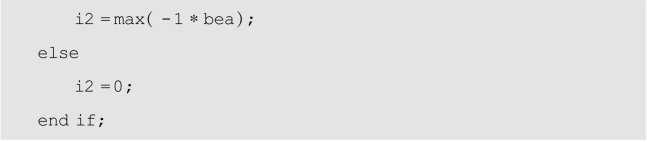

模型的输入主要包括母线电压电流、蓄电池充电控制信号bea、分流控制信号Vmea，输出包括蓄电池端电压、电流。模型通过逻辑编程实现，主要代码如下：

其中，ChargeCurrentStd为规定的恒流充电电流；Vmea和bea为MEA和BEA提供的控制信号；i2充电电流；ChargeVoltageStd为规定的蓄电池恒压点；Vbatt0为蓄电池电压；代码中的数字为根据某卫星实际情况设定的参数。

3）接口信息

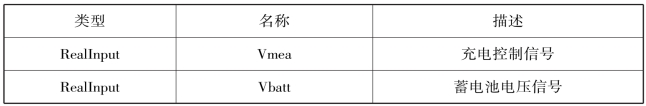

（1）信息输入接口，见表4-35。

表4-35　信息输入接口

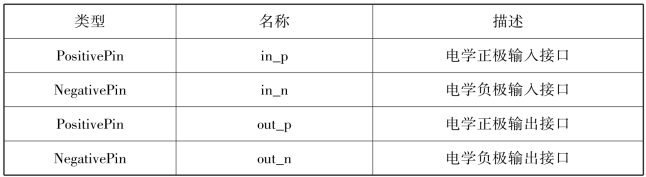

（2）物理双向接口，见表4-36。

表4-36　物理双向接口
