4.5.2　开关控制配电器

4.5.2　开关控制配电器

1）简介

配电器模型，主要功能是实现负载的配电控制功能，并检测、控制各路负载的功率。若某一路负载超过功率上限一定的时间，则断开该路，并具备对断开的某路进行重启的功能。

2）原理与模型

配电器模型有一对电学输入端口、一对电学输出端口、一个功率监测模型及其控制开关，并具有上传每路开关状态的功能。

其中，功率监控模型由重启控制端Command（上升沿触发）、功率输入端Power、功率监测模型PowerMonitoring，以及开关控制输出State和MOSControl组成。

配电器的作用主要是实现负载的配电功能，实现对该路负载的监测和控制，并具备重启功能。建模过程中，主要依据该设备的功能描述及实际使用要求进行建模。

配电器输出功率、负载电流、电压计算通过以下代码实现：

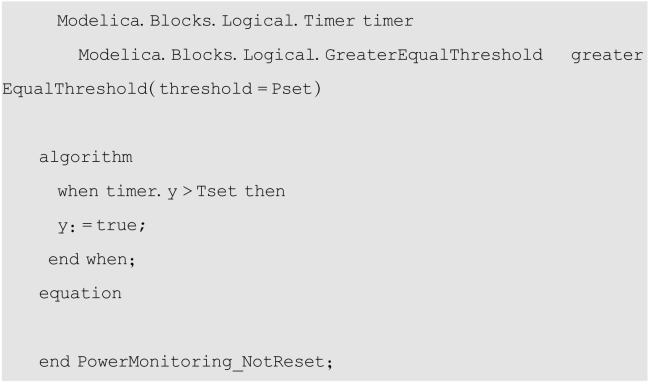

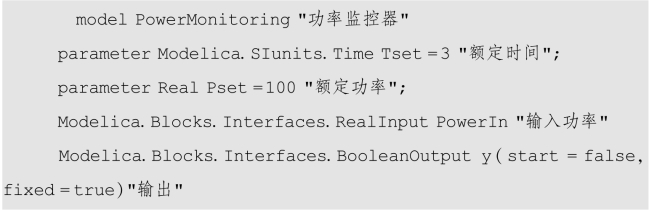

配电器功率监测模块的模型如下：

3）参数信息

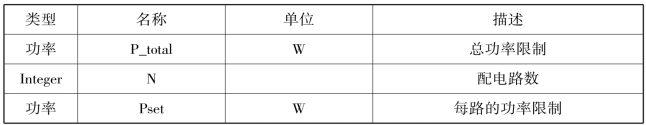

（1）设计参数，见表4-41。

表4-41　设计参数

（2）电路参数（内部参数），见表4-42。

表4-42　电路参数

4）接口信息

（1）输入接口，见表4-43。

表4-43　输入接口

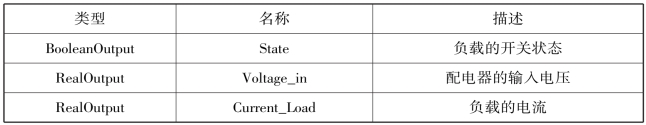

（2）输出接口，见表4-44。

表4-44　输出接口

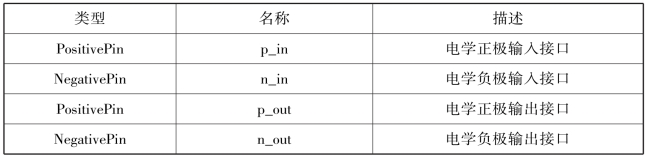

（3）物理双向接口，见表4-45。

表4-45　物理双向接口
