4.5.4 直供电配电器
1）简介
直供电配电器的主要功能是对接在下游的用电设备直接进行配电。
2）原理与模型
直供电配电器由电学双端口和导线电阻组成。配电器可配电的接口数量由用户进行参数设定。直供电配电器的作用主要是实现对用电设备配电的功能。建模过程中，主要依据该设备的功能描述及实际使用要求进行建模，模型图标如图4-23所示。直供电配电器没有保护功能，相对比较简单，等效于在功率通路上串联线路阻抗，如图4-24所示。
图4-23 模型图标

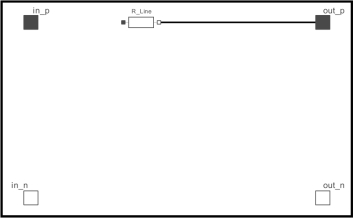

图4-24 组件视图
3）参数信息
参数信息见表4-51。
表4-51 参数信息
4）接口信息
接口信息见表4-52。

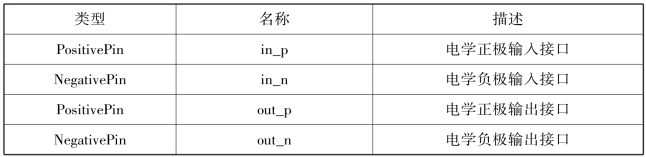

表4-52 接口信息
