4.5.3　固态功率控制器

4.5.3　固态功率控制器

1）简介

固态功率控制器（SSPC）作为固态自动配电系统中的核心部件和终端的执行部件，其与开关控制配电器的主要区别在于，其具有反时限保护特性，用于保护与一次电源接口的较大功率负载。

2）原理与模型

SSPC模型与开关控制配电器一样，具有由一对电学输入端口、一对电学输出端口、一个功率监测模型及其控制开关，并具有上传每路开关状态的功能。

其中功率监控模型包括重启控制端Command（上升沿触发）、功率输入端Power、功率监测模型PowerMonitoring，PowerMonitoring中的Tset由常数变为反时限函数。

SSPC正常导通时，当负载功率小于起始保护点Pset时，SSPC保持接通状态；当负载功率在Pset～Pset2之间时，SSPC的跳闸延迟时间与负载功率的平方成反比；当负载电流大于立即跳闸点Pset2时，SSPC立即跳闸。

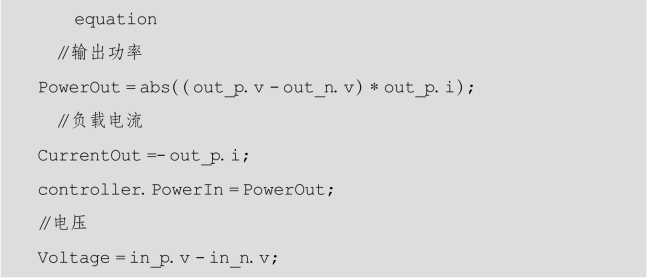

SSPC输出功率、负载电流、电压计算通过以下代码实现：

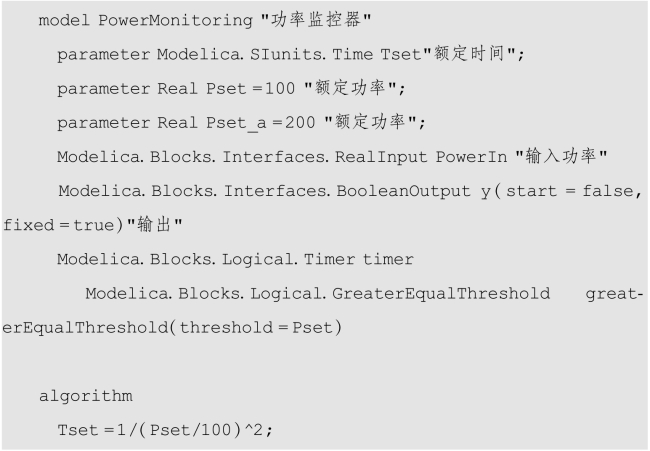

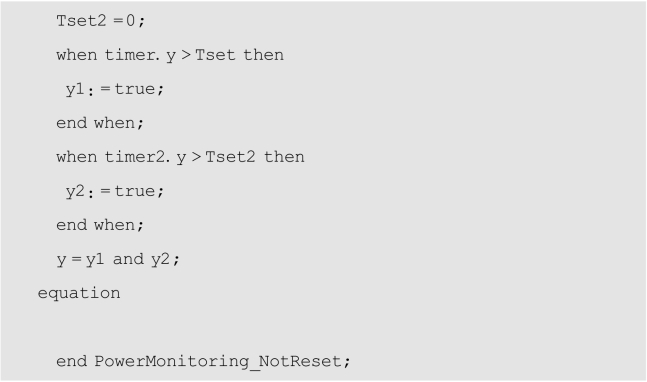

SSPC配电器功率监测模块的模型如下：

3）参数信息

（1）设计参数，见表4-46。

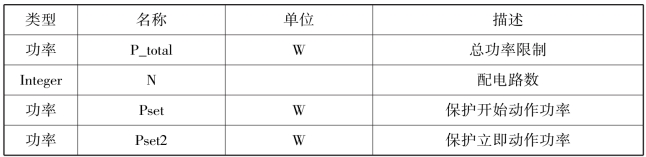

表4-46　设计参数

（2）电路参数（内部参数），见表4-47。

表4-47　电路参数

4）接口信息

（1）输入接口，见表4-48。

表4-48　输入接口

（2）输出接口，见表4-49。

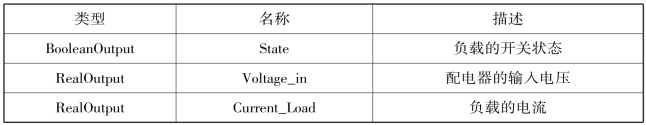

表4-49　输出接口

（3）物理双向接口，见表4-50。

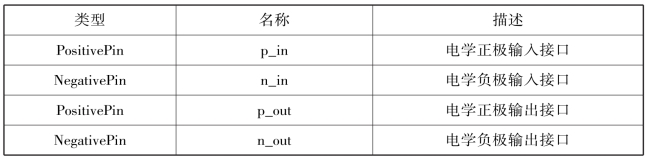

表4-50　物理双向接口
