5.1.5　层次化模型间的关系

如图5-4所示，系统层、设备层、电路层三个层次的模型关系为：

（1）由系统层的指标可构建相应的系统层模型，通过对系统层模型的仿真，可验证设计是否满足系统层指标。

（2）每个系统层指标可分解为若干设备层的指标。

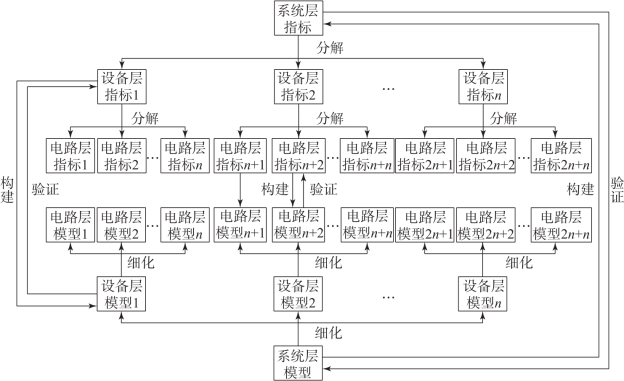

图5-4　模型分层设计

（3）由设备层的指标可构建相应的设备层模型，通过对设备层模型的仿真，可验证设计是否满足设备层指标。

（4）每个设备层指标可分解为若干电路层的指标。

（5）由电路层的指标可构建相应的电路层模型，通过对电路层模型的仿真，可验证设计是否满足电路层指标。
