5.1.6　层次化模型的可视化

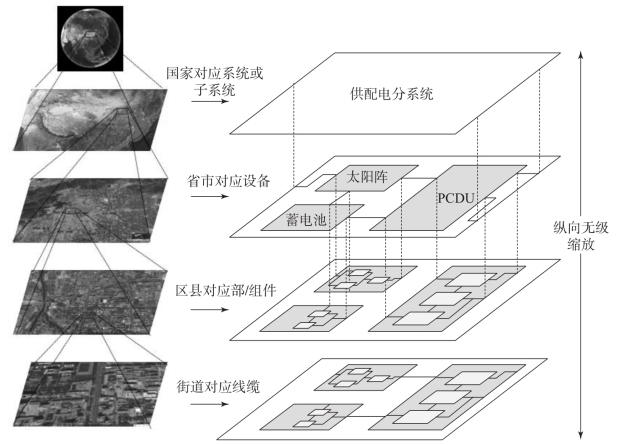

层次化模型可视化技术借鉴电子地图的呈现方式，统一表达层次化的电源架构模型。供配电连接关系如同航天器内部的公路信息网，一次电源母线是高速公路，分系统内部供电如同省级公路，二次电源及信号如同县级或乡村公路，架构可视化通过地图的形式从宏观和微观展示航天器内部供配电信息，如图5-5所示。

以层次化架构设计为基础，将不同层级的架构放置在一个统一的三维浏览环境中，通过控制层级的z坐标，实现不同层级架构间的无级缩放浏览。另外，将仿真验证的结果附着在架构图上，实现在宏观和微观、静态和动态，全面展示电源系统信息。

图5-5　系统架构可视化
