5.3.3　仿真实现

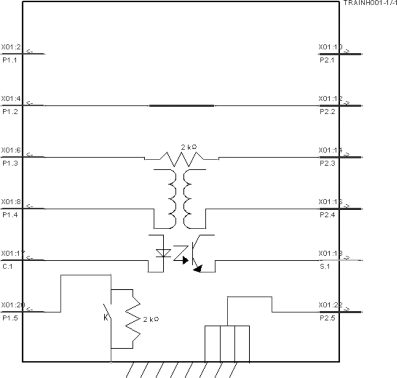

地回路分析需要建立设备电路级接地模型，模型中需包含设备内部一次电源回线、二次电源回线、指令电源回线、信号回线、机壳内部连接关系和外部接口信息以及设备机壳和整器接口的连接关系。设备接地模型示例如图5-15所示。

图5-15　设备接地模型

构建好每个设备的接地模型后，根据电缆网接点连接关系完成设备接地模型间的连接，得到整器接地大图，如图5-16所示。整器接地大图可以用于开展地回路分析、回流通路地电位分析，定量计算整器地电位分布情况，可设置指令电源基准点和遥测采样基准点，分析地电位对遥控指令执行和遥测参数采集的影响。

图5-16　整器接地大图示例
