5.3.1　仿真目的

5.3.1　仿真目的

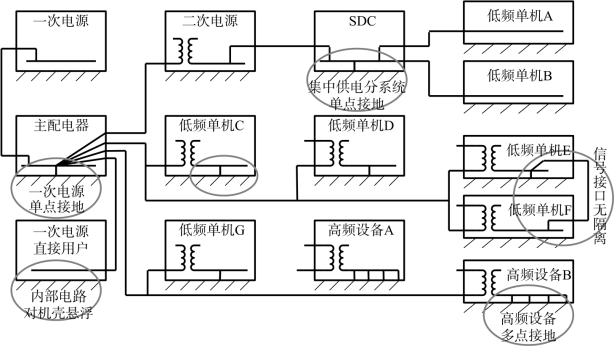

接地设计是航天器设计的必要环节，其目的是建立航天器统一的基准电位、提供静电泄放通路、减少电磁干扰等。航天器的接地系统体系结构一般应是高频多点接地、低频单点接地的分布式接地系统。如图5-12所示接地与搭接设计示例。

图5-12　航天器接地体系结构示意图

航天器内部地线复杂多样，包括一次电源回线、二次电源回线、指令回线、遥测回线和通信接口回线等，回线间因各种共地需求产生了连接关系，回线与机壳间存在着单点连接、多点连接、高阻连接的接地形式，交织成一张复杂的整器接地网络。如果处理不当，很容易产生一些设计状态之外的回流路径，降低整器的电磁兼容性，影响部分功能的正常执行，当信号回路上流过功率电流时，甚至会危及供电安全。

图5-13给出了某型号舱段间供电时识别出设计之外回流通路的案例示意图，舱段1设备2到舱段2设备6的一次回流通路总共有4条，分别是：

（1）E→F→H，即一次电流通过穿舱电缆回流到舱段2设备6。

（2）A→C→D→G，即一次电流通过设备4二次地和机壳回流到舱段2设备6的一次回线。

（3）A→C→D→J→G，即一次电流通过设备5二次地和机壳回流到舱段2设备6的一次回线。

（4）A→B→G，即通过设备2二次地和机壳回流到舱段2设备6的一次回线。

其中，第1条通路为设计通路，后3条通路为非设计回流通路，均经过机壳。

图5-13　舱段间一次穿舱供电回流通路示意图

地回路仿真的主要目的是针对一次电源、二次电源的回流通路进行分析，识别回流路径中的非设计通路，并进行回流通路电流、电位和降额分析。
