6.2.1　云虚拟网络简介

6.2.1　云虚拟网络简介

Open vSwitch是由Nicira Networks主导，运行在虚拟化平台上的虚拟交换机。Open vSwitch基于C语言开发，遵循Apache 2.0许可证，能同时支持多种标准的管理接口和协议（比如NetFlow、sFlow、SPAN、RSPAN、CLI、LACP、802.1ag等）。 Open vSwitch通过OpenFlow协议由统一的控制器管理，从而实现对接入的虚拟机（或设备）的网络联通。Open vSwitch网络架构如图6-2所示。内部通信全建立在虚拟网络之上，不依靠物理网络设备。Open vSwitch内部架构如图6-3所示。

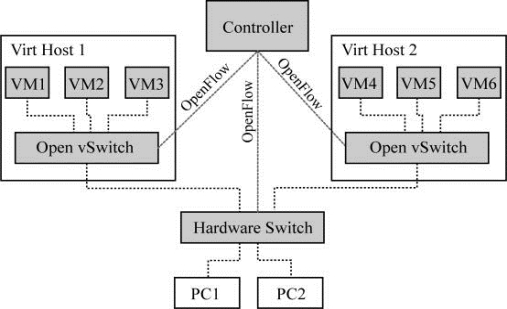

图6-2　Open vSwitch网络架构图

图6-3　Open vSwitch内部架构图

Open vSwitch各模块简要介绍如下。

（1）ovs-vswitchd：主要模块，实现vSwitch的守护进程daemon，包括一个支持流交换的Linux内核模块。

（2）ovsdb-server：轻量级数据库服务器，保存配置信息，ovs-vswitchd通过这个数据库获取配置信息。

（3）ovs-dpctl：用来配置vswitch内核模块的一个工具。

（4）ovs-vsctl：主要获取或者更改ovs-vswitchd的配置信息，操作此工具时会更新ovsdb-server中的数据库。

（5）ovs-appctl：一个向ovs-vswitchd的守护进程发送命令的程序。

（6）datapath：内核模块，根据流表匹配结果进行相应的处理。

（7）ovs-ofctl：查询和控制OpenFlow虚拟交换机的流表。
