8.1.2　KVM架构

1.VM entry和VM exit

Guest与VMM之间的切换有两个过程：VM entry和VM exit。Guest运行时处于VMX下的non-root模式，当执行特殊操作的时候（具体哪种操作，后面VM exit的原因中会提到），通过VM exit将CPU控制权返回给VMM，从而陷入root模式下的ring 0内的VMM，进行“陷入模拟”。VMM执行完特殊操作后，再通过VM entry将结果和控制权返回给Guest。

2.导致VM exit的原因

导致VM exit的原因有多种，例如Guest执行了硬件I/O访问操作，或者Guest调用了VMCALL指令，或者调用了退出指令，或者产生了一个Page Fault，或者访问了特殊设备的寄存器等。

3.VMCS（虚拟机控制结构）

这是虚拟机的户口本，对虚拟机至关重要。Guest exit的时候将当前Guest的上下文保存到VMCS中，Guest entry的时候将VMCS上下文恢复给VMM。VMCS是一个64位的指针，指向一个真实的内存地址，VMCS是以vCPU为单位的，即Guest有多少个vCPU，就对应多少个VMCS指针。VMCS的操作包括VMREAD、VMWRITE和VMCLEAR。当Guest执行的指令处于VMX模式（包括运行VMM的root模式和运行Guest代码的non-root模式）时，Guest不能判断当前CPU是否处于VMX模式还是非VMX模式。当产生VM exit的时候，CPU会将exit reason保存到MSRs VMX模式的特殊寄存器组中，对应到KVM就是vCPU→kvm_run→exit_reason。VMM再根据exit_reason进行相应的处理。因此，MSRs寄存器就成了Guest和VMX交接的中间人。VMCS内部架构如图8-1所示。

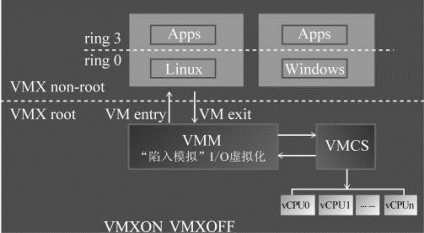

图8-1　VMCS内部架构
