6.4.1 方式1应用
【例6-1】 假设系统时钟频率采用6 MHz，在P1.0引脚上输出一个周期为2 ms的方波，如图6-5所示。
图6-5 P1.0引脚输出波形
在P1.0输出周期为2 ms的方波，高电平和低电平的时间都是1 ms，所以需要通过定时器/计数器定时1 ms的时间，然后对当前的电平状态进行翻转。首先要计算装入定时器/计数器的初值。
机器周期T=2μs=2×10—6 s，设需要装入T0的初值为X，则有：
(216—X)×2×10—6=1×10—3,216—X=500,X=65 036。
X化为十六进制数，即X=65 036=FE0CH。
定时器/计数器T0的初值为TH0=FEH，TL0=0CH。
采用定时器/计数器中断方式工作。初始化程序包括定时器/计数器初始化和中断系统初始化，主要是对IP、IE、TCON、TMOD的相应位进行正确的设置，并将计数初值送入定时器/计数器中。

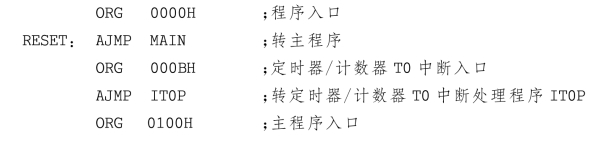

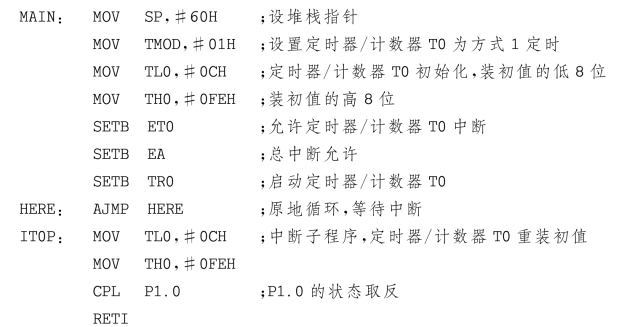

参考程序如下：
该程序除了采用中断的方法外还可以采用查询的方式编写。如CPU不做其他工作，采用查询方式的程序要简单些。
采用查询方式的参考程序：
采用查询方式的程序虽简单，但CPU必须要不断查询TF0标志，工作效率低。
采用中断方式的C51语言源程序为：
【例6-2】 系统时钟为6 MHz，编写定时器/计数器T0产生1s定时的程序。
基本思想：采用定时模式。因定时时间较长，首先应确定采用哪一种工作方式。时钟为6 MHz的条件下，定时器各种工作方式最长可定时时间为：
方式0最长可定时16.384 ms；
方式1最长可定时131.072 ms；
方式2最长可定时512μs。
可见，可以选择方式1，每隔100 ms中断一次，这样中断10次为1 s。
（1）计数初值X的计算
因为（216—X）×2×10—6=10—1，所以X=15 536=3CB0H。
可得：TH0=3CH，TL0=B0 H。
（2）10次计数的实现
对于中断10次的计数，采用寄存器B作为中断次数计数器。
（3）程序的设计

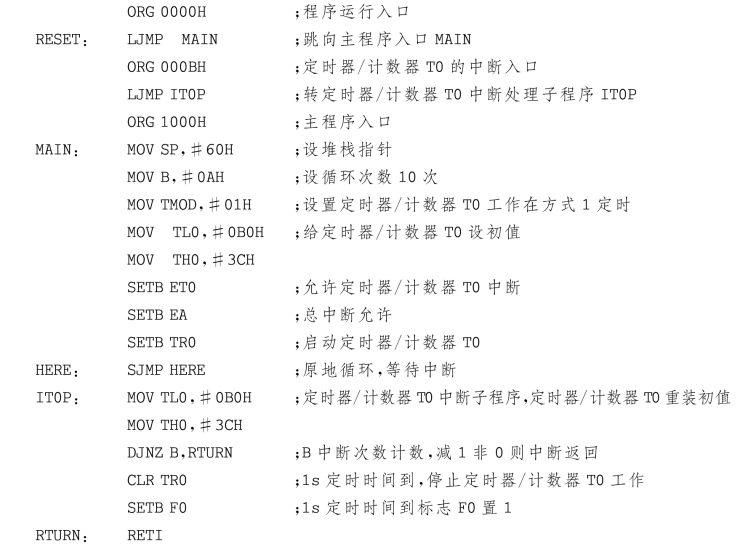

参考程序如下：
“SJMP HERE”指令实际是一段主程序。在这段主程序中通过对F0标志的判定，可知1 s定时是否达到，然后再进行具体处理。

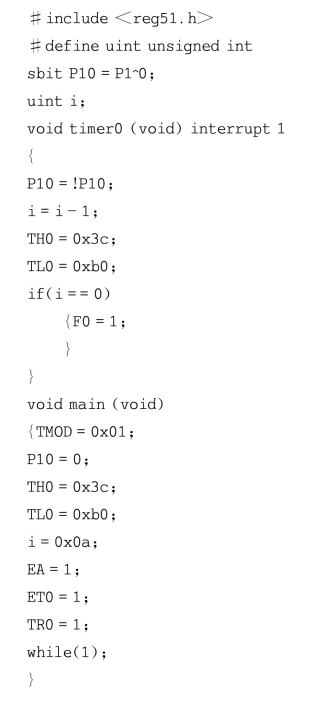

同样，可以采用C51语言源程序实现：
