8.10 实验十矩阵键盘及蜂鸣器实验
1.实验目的
（1）学习矩阵键盘的工作原理。
（2）学习蜂鸣器的工作原理。
（3）实现矩阵键盘及蜂鸣器的软硬件设计。
2.实验内容
数码管显示4×4矩阵键盘按键号，并有蜂鸣器发出提示音。
3.实验方法和步骤
（1）添加元器件，如图8-38所示。
图8-38 添加元器件8
（2）绘制电路原理图，如图8-39所示。

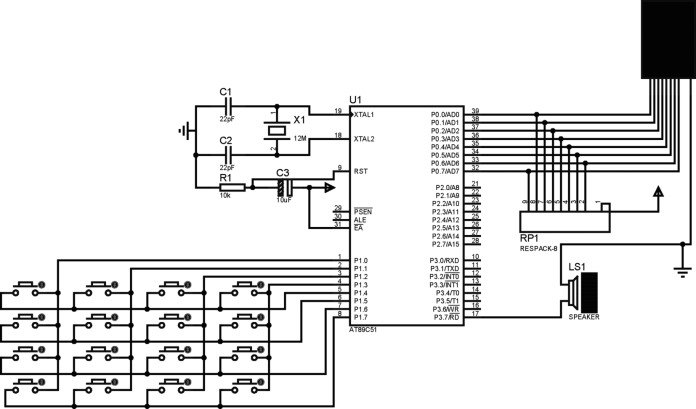

图8-39 矩阵键盘及蜂鸣器电路原理图
（3）编写程序。

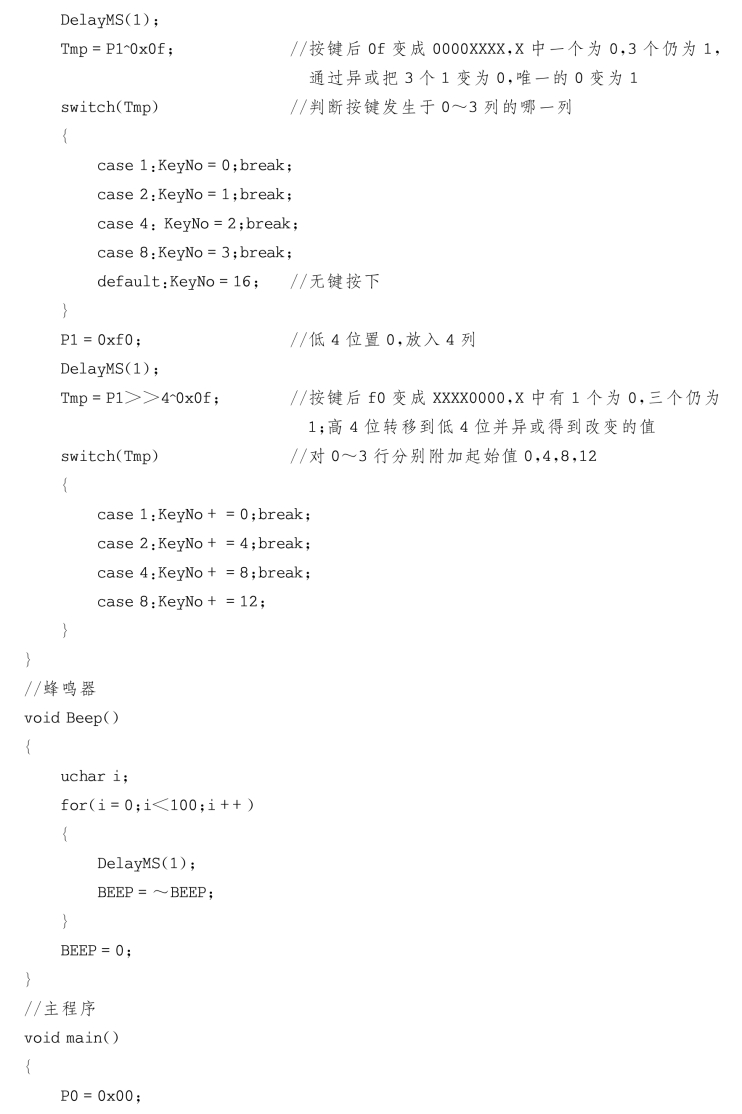

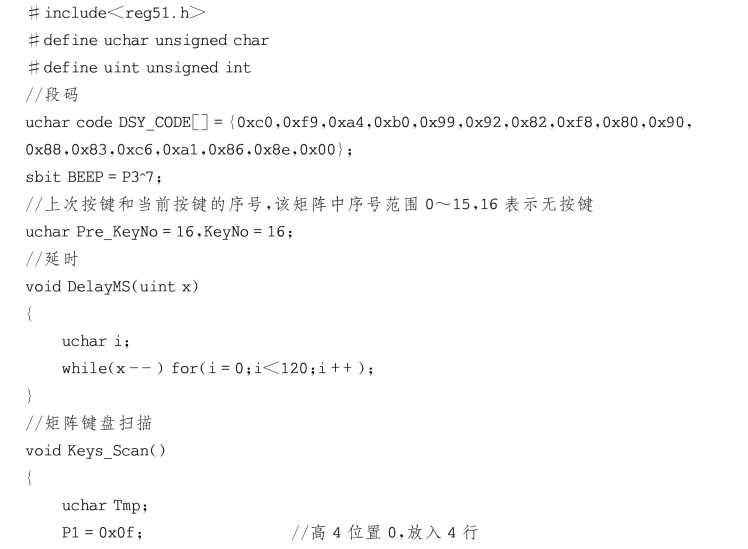

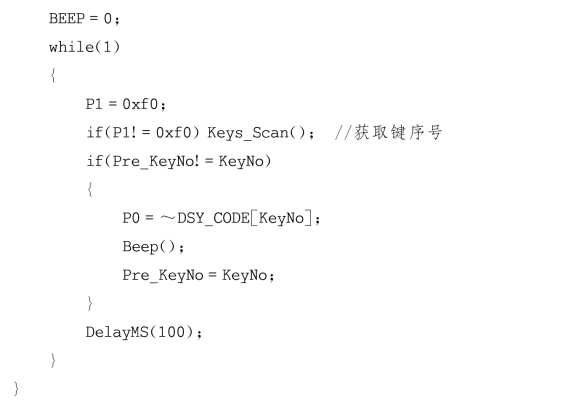

参考程序如下：
4.实验结果
矩阵键盘某一按键按下时，显示其键盘号（0～15），并发出提示音。
