8.8　实验八8×8点阵显示实验

8.8　实验八8×8点阵显示实验

1.实验目的

（1）学习点阵显示原理。

（2）学习点阵硬件电路设计。

2.实验内容

8×8点阵显示左移箭头，实现左移动态效果。

3.实验方法和步骤

（1）添加元器件，如图8-34所示。

图8-34　添加元器件6

（2）绘制电路图，如图8-35所示。

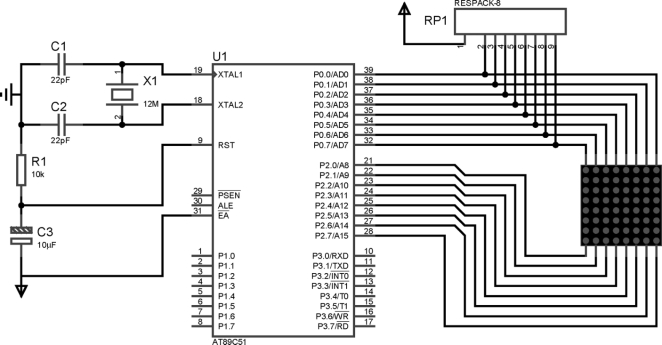

图8-35　8×8点阵显示原理图

（3）编写程序：

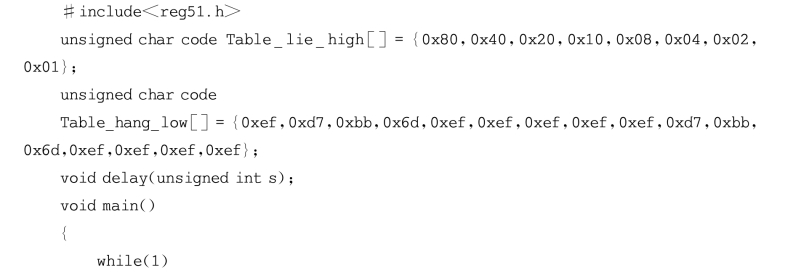

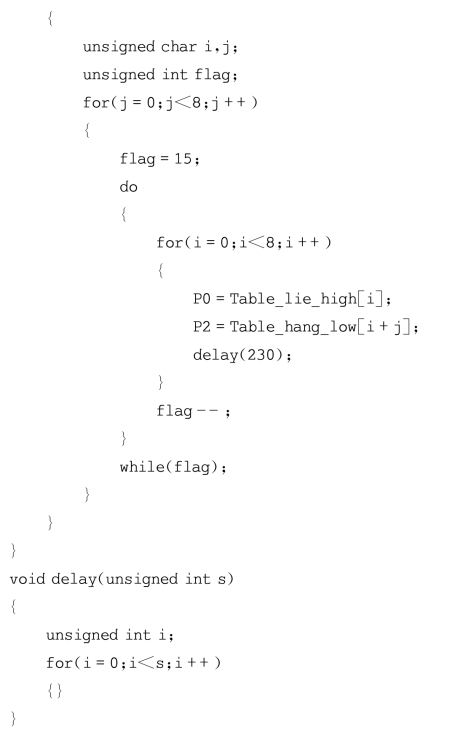

参考程序如下：

4.实验结果

8×8点阵显示左移箭头，实现了左移的动态效果。

5.练习

用8×8点阵显示你的学号，如1731101。
