1.实验目的
（1）学习继电器的工作原理。
（2）实现继电器的软硬件设计。
2.实验内容
使用继电器控制照明设备，按下K1时灯点亮，再次按下时灯熄灭。
3.实验方法和步骤
（1）添加元器件，如图8-36所示。
图8-36 添加元器件7

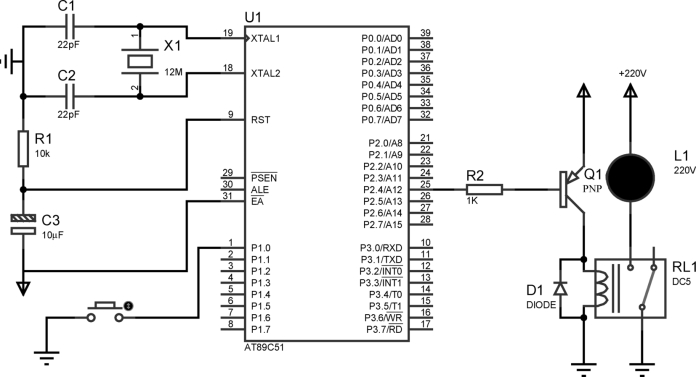

（2）绘制电路原理图，如图8-37所示。
图8-37 继电器原理图

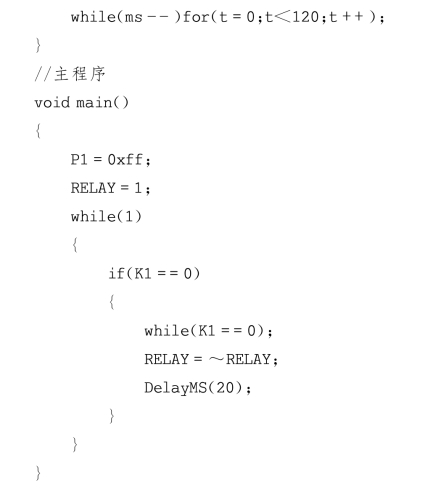

（3）编写程序。
参考程序如下：
4.实验结果
当按下K1时，继电器常开触点闭合，并且灯亮，再次按下时灯熄灭。
