8.7　实验七多位一体数码管动态显示实验

8.7　实验七多位一体数码管动态显示实验

1.实验目的

（1）学习多位一体数码管显示原理。

（2）掌握多位一体数码管动态显示方法。

2.实验内容

多位一体数码管动态显示8个字符0～7。

3.实验方法和步骤

（1）添加元器件，如图8-32所示。

图8-32　添加元器件5

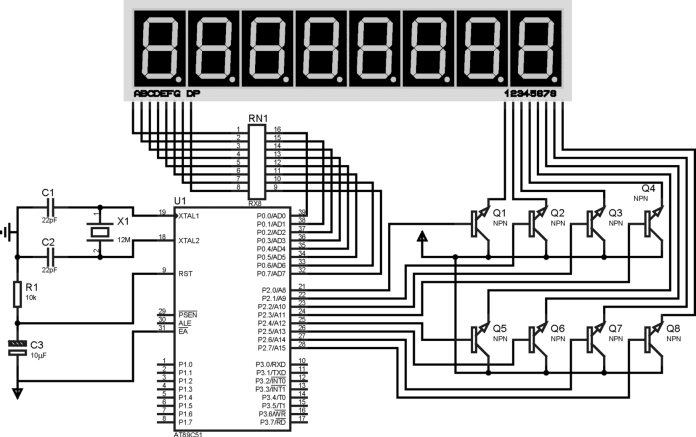

（2）绘制电路原理图，如图8-33所示。

图8-33　多位一体数码管动态显示原理图

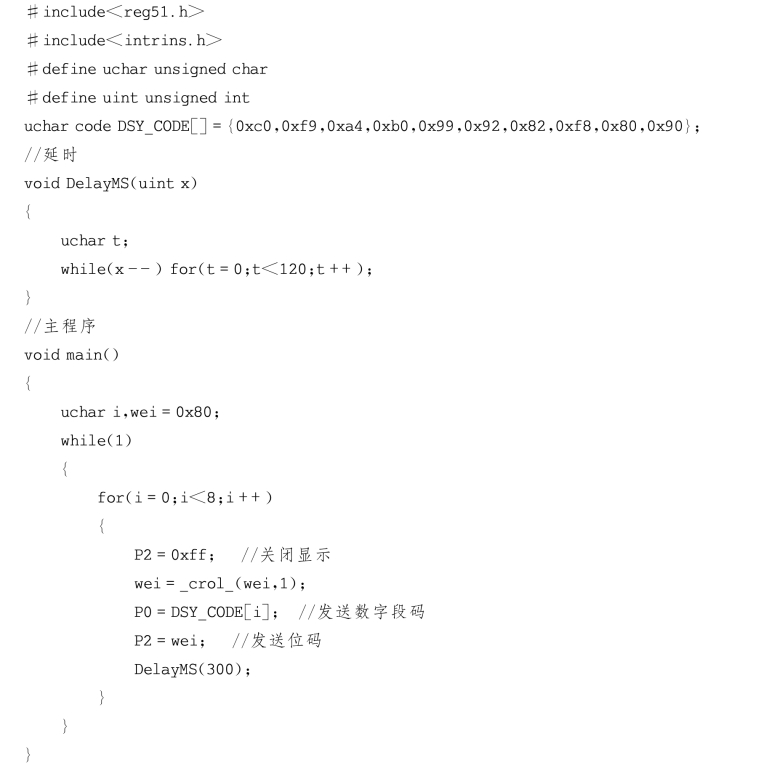

（3）编写程序。

参考程序如下：

4.实验结果

数码管同时显示0～7字符。

5.练习

实现用数码管显示你的学号，如1631101。
