2.2.5　太阳帆全帆模型

2.2.5　太阳帆全帆模型

太阳帆全帆模型中，去除伸展臂结构，将伸展臂质量等效到帆面单元节点上。

1.有限元建模仿真

有限元模型结构参数如表2-4所示，有限元模型如图2-19所示。

表2-4　太阳帆帆面结构参数

太阳帆有限元建模描述：对于帆面结构，采用膜单元模拟；将伸展臂质量平均到所有帆面单元节点上，并作为非结构质量加载到帆面单元节点上；由于帆面作为挠性体对于结构模态特性起到决定性作用，所以将模型中心节点看作固定不动结构，将其6个自由度完全约束。

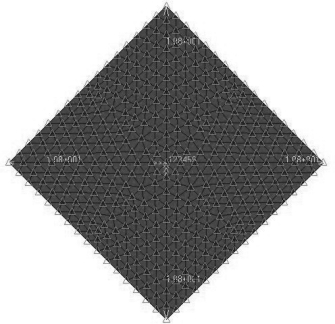

图2-19　全帆模型有限元仿真模型

2.模态仿真结果

对有限元模型进行模态仿真，并根据模态质量比提取前12阶模态，此处仅展示前3阶模态结果，如图2-20、图2-21、图2-22所示。

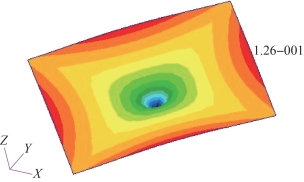

图2-20　第1阶振型（书后附彩插）

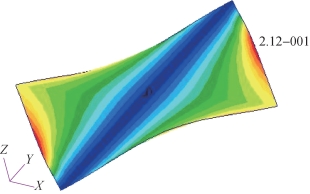

图2-21　第2阶振型（书后附彩插）

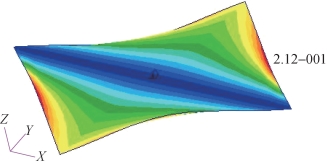

图2-22　第3阶振型（书后附彩插）

3.耦合系数计算

对太阳帆全帆有限元模型仿真结果进行数据处理，代入耦合系数计算公式编程计算，得出相应耦合系数矩阵。太阳帆全帆模型耦合系数矩阵如表2-5所示。

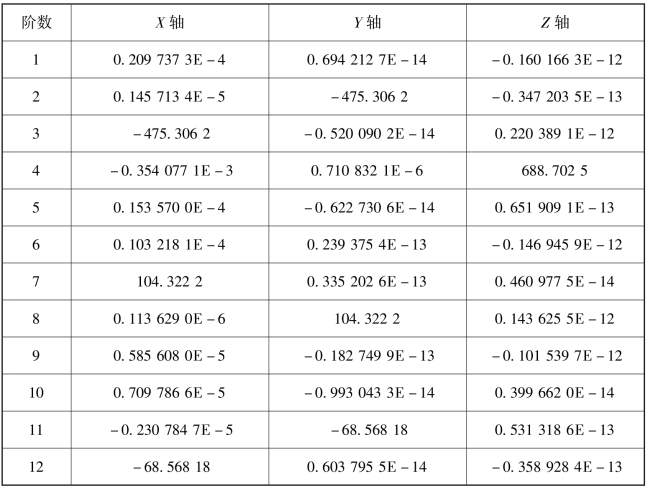

表2-5　太阳帆全帆模型耦合系数矩阵
