4.3.3　微放电引起信号近载波噪声变化

4.3.3　微放电引起信号近载波噪声变化

微放电是一种谐振现象，发生微放电时，微波系统中接近载波频率的本底噪声增加。通过试验可以观测到微放电会引起本底噪声的变化。以下的试验可用来测试近载波噪声的变化。

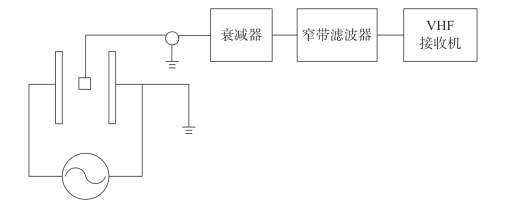

试验框图如图4-8所示，平行板用于产生微放电，极板间的电流收集电极用于收集微放电过程中噪声电流的变化，收集后的电流经过50Ω耦合，再经过衰减器衰减后通过窄带滤波器将信号过滤后送入接收机中。具体试验要求如下：

试验中真空度为2×10-5 Pa；

图4-8　微放电噪声变化试验框图

其中，q＝1.6×10-19 C，I0＝10-3～10-1 A（可调节），b＝1 Hz，R＝50Ω，k＝1.37×10-23 J／K，T＝290 K。

校准后的噪声功率为：

校准的数据由于每个频率的不同而不同。

由于微放电作用，微放电时噪声功率增加，增加的噪声功率为：

式中，k为电压比例系数，N0为同轴输出测试的噪声电平，W0＝2πf0为谐振角频率，C为谐振电容，Q为品质因数。

微放电增加了输出信号中的噪声分量，增加的噪声和电路性质有关系，噪声的增加与微放电极板间电压之间成正比例关系，如图4-9和图4-10所示。
