4.3.2　微放电引起多载波信号互调分量

微放电是一个非线性过程。当几个载波同时通过一个非线性网络时，在输出端会产生一些互调产物。对于多载波，通过发生微放电的网络时，由于微放电的作用，会出现互调信号。互调信号位于接收通带内，会干扰传输信号。

对于一个收发双工器，微放电主要由发射信号引起，发射信号相比于接收信号，功率电平较高。假设引起微放电的发射信号电压是AV，频率是f1（相对称之为大信号），接收信号电压是BV，频率是f2（相对称之为小信号），那么发生微放电时，放电电流中包含频率f1与f2的互调信号，接收到的互调信号中最大的是位于发射信号最近的三阶互调（2f1-f2）产物。运用前面谐波分量的计算方法，将两种信号代入功率和电极电流关系式，可得到频率分量和放电幅度的关系式。对系数进行设定，可以得到近似关系式。表4-1是表征信号和调制能量与放电能量之间的等效关系。

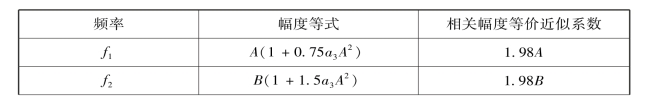

表4-1　信号和调制能量与放电能量之间的关系

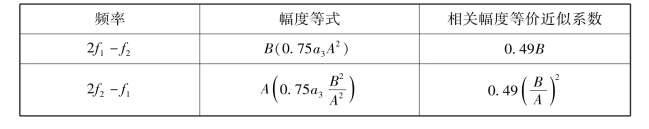

续表

从表4-1中可以看出，如果微放电过程中没有非线性作用，频率f1、f2将是原来的幅度。由于微放电存在非线性作用，信号能量发生迁移，微放电时信号能量和幅度等效为表中的等价形式。为了明显看出信号不同频率之间的影响关系，根据测试数据获取的系数值，令0.75a3＝0.49，则得到第三列关系式。从以上可以看出，发生放电后f2信号的幅度变为1.98B（约为放电前幅度B的2倍）。两个信号的变化表明，在这两个信号之间有很强的幅度调制迁移变化，或者理解为信号A有压缩B信号的趋势。幅度表明了信号放电时能量的迁移转变，增加的电极电流增加了电路损耗，需要精确地计算信号能量损失，需要确切测得耦合的微放电电极的信号能量。从表中还可以看出，调制信号2f1-f2的幅度和信号f2的幅度B成比例关系。微放电会引起多载波信号互调产物，且互调产物和信号幅度有比例对应关系。
