2.2.1　基带传输系统的构成

通过2.1节对基带数据信号功率谱的分析可知:如果信号能量最集中的频率范围与实际信道的传输特性不匹配，那么会使接收端的信号产生严重的波形失真。为了分析波形传输的失真问题，我们将基带传输系统用一个简单的模型来表示，如图2-6所示。

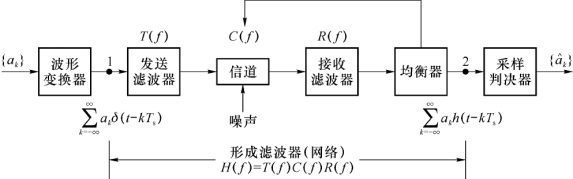

图2-6　基带传输系统模型

图2-6中{ak}是终端发出的数据序列。为了便于分析，可以通过一个波形变换器将{a k}序列变为冲激脉冲序列，然后分析其经过系统后信号的波形。因此，送入发送滤波器的波形f(t)可写成

图2-6中，发送滤波器的作用是限制信号频带并和接收滤波器一起形成系统所需要的波形(用于采样判决);信道是广义上的，可以是信号的传输媒介(如各种形式的电缆)，也可以包含通信系统的某些设备(如调制解调器);如果波形完全由发送滤波器产生，那么接收滤波器仅用来限制带外噪声;均衡器用来均衡信道畸变;采样判决器的作用是在最佳时刻对2点的信号进行采样，判定所传输的码元，即恢复发送端发送的数据序列。由于有噪声和码间干扰，恢复的数据序列可能有差错，故判决输出用{a^k}表示。

图2-6中的1点到2点可等效成一个传输频带有限的网络或系统，称为形成滤波器或形成网络;信号从1点到2点，形成用于采样判决的波形的过程叫波形形成。由于传输频带受限，从1点送入该网络的冲激脉冲序列传输到2点会产生失真(主要是脉冲展宽，产生码间干扰等)。如何从2点的波形中准确地进行判决，从而恢复发送的数据序列，这是基带传输所要研究的主要问题。
