4.3.1　分支程序结构形式

4.3.1　分支程序结构形式

从第2章介绍的8086/8088指令系统可知，有许多带条件的转移指令，这意味着8086/8088组成的计算机具有很强的逻辑判断能力，并且能够根据这种逻辑判断选择执行不同程序段。也就是说，可以根据某些条件来进行逻辑判断，当条件满足时，可以进行某种处理；当条件不满足时，又可进行另一种处理，使计算机在处理事务和数值运算时，更具一定的灵活性。

分支程序结构可以有三种形式：

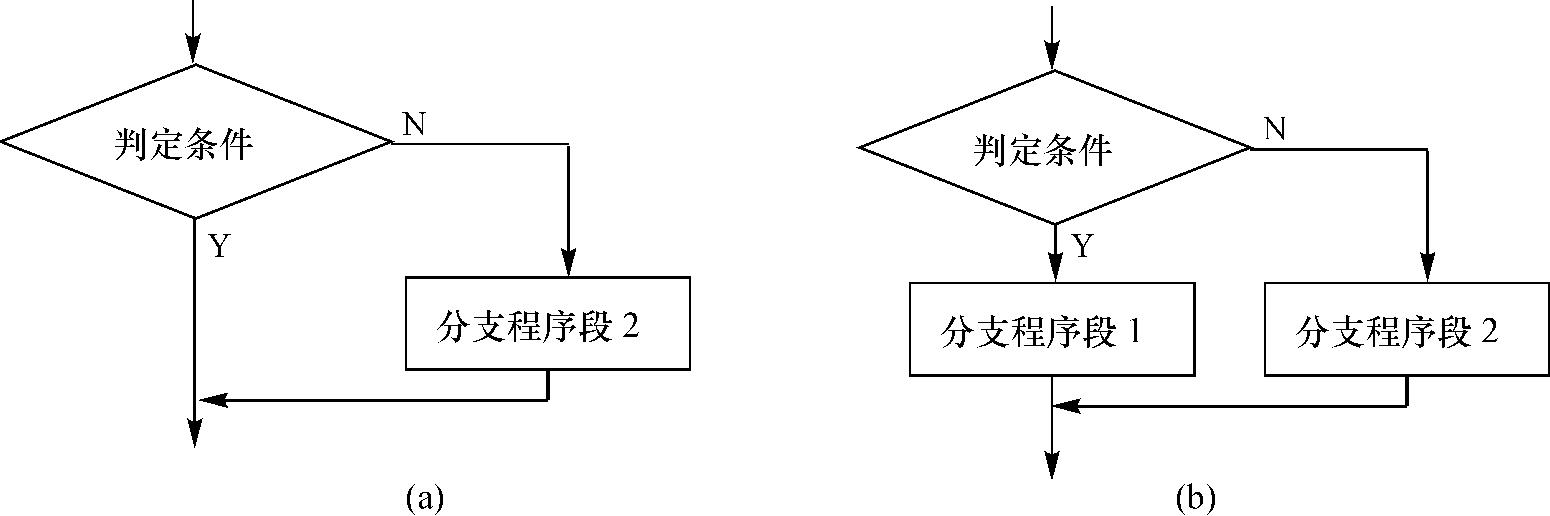

如图4-3（a）所示，当条件满足或不满足时，有两个分支，但只对其中之一分支进行一些处理，有一个分支程序段，另一个分支是顺序执行，称为单分支结构。

另一种形式称为双分支结构，它的流程图如图4-3（b）所示，是根据条件满足或不满足可分别进行两种处理的分支程序段。

图4-3　双分支程序结构框图

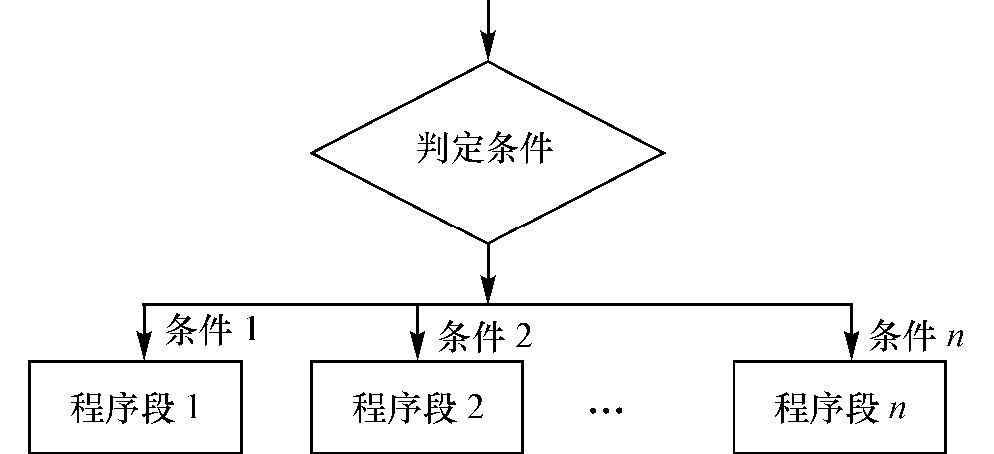

第三种形式称为多分支结构，它们适用于有多种条件的情况，根据不同的条件进行不同处理的情况，其流程图如图4-4所示。

图4-4　多分支程序结构框图

双分支程序相当于高级语言中的IF-TH EN＿ELSE语句。多分支程序相当于CASE语句。
