附录4 DEBUG的使用
附录4 DEBUG的使用
DEBUG是MS-DOS的一个外部命令，是基于命令行的16位调试器，用来测试和调试可执行程序。DEBUG能显示所有的程序代码和十六进制格式的数据，以及输入存储器的任何十六进制格式的数据，它通过单步、设置断点等方式为汇编语言程序员提供非常有效的调试手段。
1.DEBUG命令的格式
DEBUG的每个命令都是一个字母，后跟一个或多个参数。使用DEBUG命令的基本规则如下:
(1)不区分大小写字母。
(2)只使用十六进制数，且不带后缀H。
(3)命令各项之间使用空格或逗号作为分隔符。分隔符只在两个数值之间是必须的。
(4)段和偏移地址是用冒号来指定的，形如“段基址:偏移地址”。
(5)可以用Ctrl-C或Ctrl-Break终止命令的执行。
2.DEBUG命令的参数
DEBUG中许多命令的参数是＜地址＞和＜地址范围＞。下面分别对＜地址＞和＜地址范围＞作具体说明。
(1)＜地址＞的格式有两种:
①＜段基址＞:＜偏移地址＞
其中，＜段基址＞可以是数值或段寄存器，＜偏移地址＞是数值。
②＜偏移地址＞
若未指定＜段基址＞，则采用缺省值。与数据有关的命令D、E、C和F等，缺省段基址为DS的值;与代码有关的命令A、U、G、T和P等，缺省段基址为CS的值。
例如:
18E4:0100;段基址为18E4H，偏移地址为100H
CS:100;段基址为CS的值，偏移地址为100H
200;段基址为所在命令的缺省值(CS或DS)，偏移地址为200H
(2)＜地址范围＞用来表示一个内存区域，有两种格式:
①＜开始地址＞＜结束地址＞
其中，＜结束地址＞不带段基址。
②＜开始地址＞L＜长度＞
其中，＜长度＞表示字节数，指定的地址范围不跨段。
例如，内存区域18E4:1000H到18E4:1020H可表示为
18E4:10001020
或
18E4:1000L21
3.DEBUG程序的调用
DEBUG对应的可执行文件为debug.exe。debug.exe文件位于Windows\system32目录
(WindowsXP)或Windows\command目录(Windows9x)下。
在DOS提示符下，可输入如下命令启动DEBUG:
DEBUG［＜可执行文件路径名＞［＜参数表＞］
其中，＜可执行文件路径名＞是被调试的可执行文件的名字(.exe或.com文件)，扩展名不能省略。＜参数表＞是被调试文件所需的命令行参数。
例如，若要调试的可执行文件名为demo.exe，则输入命令
DEBUG demo.exe
将进入DEBUG，同时将指定的程序demo.exe装入内存，以便调试。
如果用户输入文件名，则DEBUG将指定的文件装入存储器中，用户可对其进行调试。如果未输入文件名，则用户可以用当前存储器的内容工作，或者用DEBUG命令N和命令L把需要的文件装入存储器后再进行调试。
进入DEBUG后，出现提示符“-”，此时就可用DEBUG命令来调试程序。
4.DEBUG命令
较常用的DEBUG命令是D、E、G、Q、P、R、T和U。在DEBUG提示符下，使用帮助命令“?”，可以显示DEBUG命令列表，查看DEBUG主要命令及参数。以下DEBUG命令格式中方括号［］中的内容为可选项，表示可有可无。
(1)显示内存单元的命令D(dump)，以十六进制和ASCII码形式显示部分内存单元的内容，默认的寄存器是DS，有下列两种格式。
①D［＜地址＞］
显示由指定地址开始的若干内存单元的值。对于80列显示模式，显示128个字节。如果未指定参数，则从上一个D命令的结束地址开始显示。若前面未用过D命令，缺省则从CS:IP开始显示。
例如:
-D200;显示从DS:200H开始的内存单元的值
-D;显示从CS:IP开始的内存单元的值
-DCS:150;显示从CS:150H开始的内存单元的值
②D＜地址范围＞
显示由＜地址范围＞指定的所有内存单元的值。
例如:
-D30032C;显示从300H到32C的内存单元的值
执行D命令后，屏幕左边显示的是内存地址，中间是从该地址开始的若干字节值(十六进制)，右边是用ASCII字符表示的每个字节，·表示不可显示的字符。
(2)修改内存的命令E(Enter)，用来设置指定内存单元的值，包括下列两种格式:
①E＜地址＞＜字节表＞
＜地址＞若只给出偏移地址，则使用DS当前值作为段基址。＜字节表＞用来修改从指定地址开始的内存区域，它是以空格或逗号分隔的若干十六进制字节或字符串。字符串要使用单引号或双引号。
例如:
-EDS:200'any';用‘a’、‘n’、‘y’三个字节替代DS:200到DS:202原先的值-E105133A20;用13H、3AH、20H来替代DS:105到DS:107原先的值
②E＜地址＞
以交互方式逐个修改连续的内存单元。输入该命令后，DEBUG显示指定地址及相应内存单元的值，等待用户修改。此时，可以采取下列操作:
输入一个新的值;
输入空格跳到下一个地址单元;
输入“-”返回上一个地址单元;
按回车键结束E命令。例如，输入命令
-ECS:100
则可能显示为:
18E4:010089·
如果需要把该单元的内容修改为78，则用户可以直接输入78，再按“空格”键可接着显示下一个单元的内容，此时显示为:
18E4:010089·781B·
这样，用户可以不断修改相继单元的内容，直到用回车键结束该命令。
注意，E命令后必须指定内存地址。
(3)内存比较命令C(Compare)，用来比较两个内存块的值，格式:
C＜地址范围＞＜地址＞
其中，＜地址范围＞指出第一个内存块，＜地址＞指出第二个内存块的起始地址。比较的字节数由＜地址范围＞确定。若只给出偏移地址，则使用DS当前值作为段基址。
C命令依次比较两个内存块的每个字节。若两块相等，则不输出任何信息;若发现有不相等的字节，则显示出它们的地址和值。屏幕从左到右显示的依次是:第一个内存块地址及其相应的值、第二个内存块的值及其地址。
例如:
-C2000:010080;比较内存块2000:0H～2000:100H与DS:80H～DS:;180H
-C2000:0L203000:0;比较内存块2000:0H～2000:1FH与3000:0H～3000:;1FH
(4)内存填充命令F(Fill)。
格式:F＜地址范围＞＜字节表＞
用此命令可将＜字节表＞中的字节写入＜地址范围＞所指定的内存区域。若只给出偏移地址，则使用DS当前值作为段基址。
若＜字节表＞中的字节数超过＜地址范围＞的字节数，则忽略多余的字节;若＜字节表＞中的字节数少，则重复使用这些数据，直到填满指定的＜地址范围＞为止。
例如:
-F2000:070；将2000:0000H～2000:0007H的8个字节均置为0
-F07123;将DS:0000H～DS:0007H的8个字节依次置为1、2、
；3、1、2、3、1、2
(5)内存传送命令M(Move)，用来将一个内存区的数据(或代码)复制到另一个内存区。
格式:M＜地址范围＞＜地址＞
其中，＜地址范围＞指出要复制的源内存块，＜地址＞作为目的内存块的起始地址，复制的字节数由＜地址范围＞确定。若只给出偏移地址，则使用DS当前值作为段基址。
例如:
-M2000:010080;复制内存块2000:0H～2000:100H的值到DS:80H～;DS:180H
-M2000:0L203000:0;复制内存块2000:0H～2000:1FH的值到3000:0H～;3000:1FH
如果源块与目的块重叠，DEBUG也能正确处理。
(6)寄存器命令R(Register)，用来显示和修改寄存器的值，包括下列三种格式:
①R
显示CPU内所有寄存器和8个标志位的值，并反汇编CS:IP所指的命令。8个标志位的符号分别为(0/1):OF=NV/OV，DF=UP/DN，IF=DI/EI，SF=PL/NG，ZF=NZ/ ZR，AF=NA/AC，PF=PO/PE，CF=NC/CY。
②R＜寄存器名＞
显示和修改指定寄存器的值。如果不修改则按回车键结束命令，否则，可输入欲修改的内容。其中，＜寄存器名＞只能是8086/8088的16位寄存器AX、BX、CX、DX、SP、BP、SI、DI、DS、ES、SS、CS、IP和F(标志寄存器)。
③RF
显示和修改8个标志位的值。如果不修改则按回车键结束命令，否则，可输入标志位的符号，输入符号的个数与顺序可以是任意的。
(7)运行命令G(Go)。
格式:G［=＜地址＞］［＜断点地址1＞＜断点地址2＞…＜断点地址10＞］
其中，等号“=”后的＜地址＞指出程序执行的起始地址，若未指定，则缺省为CS: IP。指定的断点最多为10个，也可以没有。若只给出偏移地址，则使用CS当前值作为段基址。
G命令从指定地址开始执行内存中的程序，直到程序结束或遇到指定的任一断点时停止执行。若遇到断点，则显示所有寄存器和标志位的当前值以及要执行的下一条指令;若程序正常结束，则显示“Programterminatednormally”。
例如，假设从100H处开始执行指令，断点地址为012EH，则使用以下命令
-G=10012e
(8)跟踪命令T(Trace)。
格式:T［=＜地址＞］［＜指令条数＞］
其中，等号“=”后的＜地址＞指出程序执行的起始地址，若未指定，则缺省为CS: IP。若只给出偏移地址，则使用CS当前值作为段基址。
T命令从指定地址开始以单步方式执行程序，＜指令条数＞给出执行的指令数。每条指令执行后，都要显示所有寄存器和标志位的值以及下一条指令。若未给出＜指令条数＞，则缺省值为1。
T命令执行时，若遇到CALL或INT指令，会跟踪进入相应过程或中断服务程序内部。对于带重复前缀(如REP)的指令，每次重复执行算一步。
例如:
-T;执行下一条指令
-T10;执行下面10H(16)条指令
(9)继续命令P(Proceed)。
格式:P［=＜地址＞］［＜指令条数＞］
该命令类似于T命令，但将CALL、LOOP、INT或带重复前缀指令(如REP)执行当前一步，不会跟踪进入相应过程或中断服务程序内部。例如，如果继续执行的是INT10H操作，那么只要输入P就可以从头到尾地执行整个操作。
(10)汇编命令A(Assemble)。
格式:A［＜地址＞］
该命令的功能是将用户输入的汇编语言指令汇编为机器代码，存入指定地址开始(若只给出偏移地址，则使用CS当前值作为段基址。当地址缺省时，如果以前未用过此命令则从CS:100开始，如果以前用过此命令，则从它最后停止的地址开始)的内存单元。由于DEBUG把输入的数字均看成十六进制数，如果要输入十进制数，则其后应加以说明，如200D。
当执行A命令时，DEBUG等待用户输入指令序列。输入每条指令后回车，再直接按回车键结束A命令。
(11)反汇编命令U(Unassemble)，用来将二进制代码反汇编为汇编语言的符号指令，包括下列两种格式:
①U［＜地址＞］
从指定地址开始，反汇编若干字节。对于80列显示模式，反汇编32个字节(为了保证最后一条指令的完整性，可能会多于32个字节)。若未指定地址，则从上一个U命令的最后一个单元开始;若前面未使用过U命令，则缺省为CS:IP。
②U＜地址范围＞
对指定范围的内存区进行反汇编。若只给出偏移地址，则使用CS当前值作为段基址。
例如，输入命令:
-U10010c则可能显示为:
18E4:0100C70604023801MOVWORDPTR［0204］，0138
18E4:0106C70606020002MOVWORDPTR［0206］，0200
18E4:010cC70608020202MOVWORDPTR［0208］，0202
执行U命令后，屏幕左边显示的是内存地址，中间是机器代码，右边是对应的汇编语言指令。
(12)文件命名命令N(Name)。
格式:N＜文件路径名＞［＜参数表＞］
此命令将指定的文件路径名存入DEBUG的文件控制块FCB中，以便后面用L或W命令把文件装入或存盘。＜参数表＞给出可执行文件运行时的命令行参数。
例如下列命令:
-DEBUG;启动DEBUG
-NFilename
-L相当于
-DEBUG Filename
(13)装入命令L(Load)，用来将一个文件或磁盘指定扇区的内容装入内存，包括下列两种格式:
①L［＜地址＞］
将已用N命令命名的文件装入到指定内存单元。要想装入没有命名的文件，应当首先给它命名。该命令把装入文件的字节数回送到BX:CX。对于可执行文件.EXE或.COM，通常不指定装入地址，由DEBUG分配，装入后自动设置CS:IP，一般IP为0(.EXE文件)或100H(.COM文件)。若指定地址，则可执行文件的装入地址必须是CS: 100H。
②L＜地址＞＜驱动器号＞＜起始逻辑扇区号＞＜扇区数＞
将磁盘的若干扇区(最多80H)装入指定的内存地址。若只给出偏移地址，则使用CS当前值作为段基址。其中，0表示A盘，1表示B盘，2表示C盘，依此类推。例如，将C盘引导扇区(逻辑扇区号为0)的内容装入内存地址CS:0，然后查看，可用下列命令:
-L0202
-DCS:0
(14)写盘命令W(Write)，有以下两种格式:
①W［＜地址＞］
将指定地址开始的BX:CX个字节写入已由N命令命名的文件中。若只给出偏移地址，则使用CS当前值作为段基址。若未指定地址，则缺省为CS:100H。
注意，在执行W命令前，必须正确设置BX和CX的值。另外，W只能写入.COM文件，不支持.EXE文件(为了修改.EXE文件，可以临时改变扩展名)。
②W＜地址＞＜驱动器号＞＜起始逻辑扇区号＞＜扇区数＞
将指定内存地址的数据写入磁盘的若干扇区(最多80H个)中。若只给出偏移地址，则使用CS当前值作为段基址。各参数的含义同L命令。此格式下的W命令直接将数据写入指定扇区，使用时一定要小心，否则会破坏磁盘上的文件系统乃至引导扇区。
(15)搜索命令S(Search)，用来在指定的内存区域内搜索特定字节串。
格式:S＜地址范围＞＜字节表＞
若只给出偏移地址，则使用DS当前值作为段基址。若未找到所需的字节串，则不显示任何信息;否则，显示其每次出现的地址。
例如，在内存DS:100和DS:15E间查找“Pross”则使用以下命令:
-S10015E‘Pross’
(16)十六进制数计算命令H(Hex)。
格式:H＜数值＞＜数值＞
显示两个十六进制数(16位)的和与差。最大长度是4个十六进制数位。
例如，命令
-H 14F22
显示结果为171(和)与12D(差)。
(17)端口输入命令I(Input)。
格式:I＜端口地址＞
此命令从指定的I/O端口读入一个字节并显示。
(18)端口输出命令O(Ouput)，用于输出一个字节到指定的I/O端口。
格式:O＜端口地址＞＜字节＞
(19)退出命令Q(quit)，使用此命令退出DEBUG，返回DOS。此命令并无存盘功能，若需存盘应先使用W命令。
格式:Q

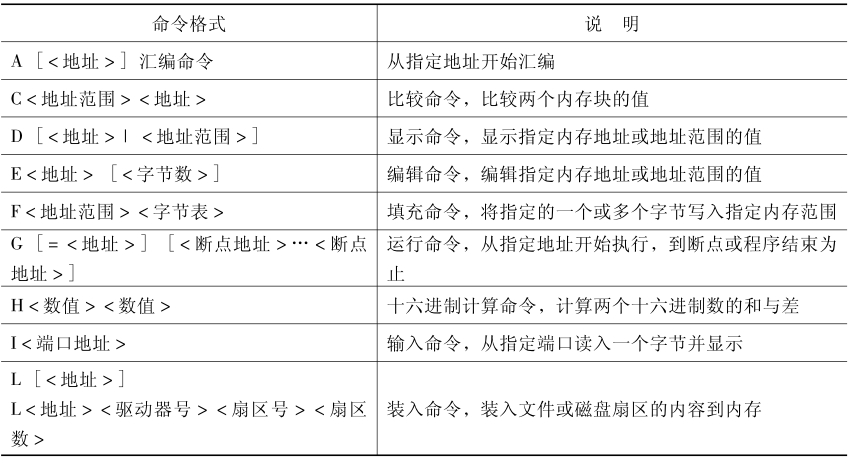

DEBUG命令摘要

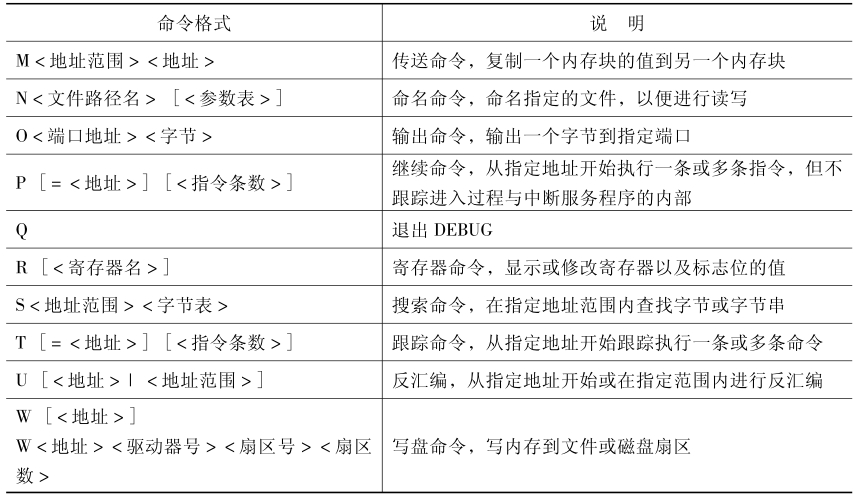

续表
