任务2 完成更为灵活的数据包过滤（扩展ACL）
任务描述
某公司网络中,数据中心WWW、FTP服务器为公司提供网站及文件服务,它与销售部门、技术部门分属3个不同网段,部门之间使用路由器进行数据传送。为保证数据安全,公司要求FPT文件服务器只允许技术部门访问,WWW网站服务器只允许销售部门访问。
本任务将介绍更为灵活地进行数据包过滤的技术,即扩展ACL。
相关知识

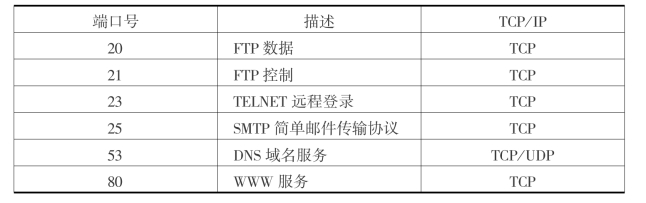

标准ACL只能根据数据包的源地址过滤数据包,在实际应用工作中,往往还需要根据数据包的目的地址、协议及端口号等进行过滤,此时需使用扩展ACL来进行过滤。扩展ACL中常用的端口号及协议见表5-3。
表5-3
任务解析
考虑到本任务中,需要针对具体的服务（如FTP、WWW服务）进行过滤,所以需要使用扩展ACL来过滤数据包。使用扩展ACL与使用标准ACL类同,也需要下述两个步骤。
一、定义扩展ACL（有两种方式）
编号的扩展访问控制列表
Router（config）＃access-list 编号 permit或deny 协议 源地址 反掩码 目的地址反掩码 关系 目的端口
其中编号为100～199,协议可以是IP、TCP、UDP等,关系可以是eq（等于）、neq（不等于）、it（小于）、gt（大于）等,目的端口通常也可用服务名来代替。
命名的扩展访问控制列表
Router（config）＃ip access-list extended 命名
Router（config-std-nacl）＃permit或deny 协议 源地址 反掩码 目的地址 反掩码关系 目的端口 !此句可重复使用,构成命名ACL中的多条ACL规则
二、在接口应用ACL
应用ACL到接口,指定数据包在流进或流出的方向进行过滤。一个端口在一个方向上只能应用一组ACL。
Router（config-if）＃ip access-group 编号或命名 in或out
其中in表示数据包流进方向,out表示数据包流出方向。
注意:在扩展ACL的末尾,也有一条隐含的deny all（拒绝所有）。这意味着过滤数据包时,如果与ACL规则中所有的允许语句都不匹配,则隐含的deny all将会禁止该数据包通过。
任务实施
一、搭建网络拓扑

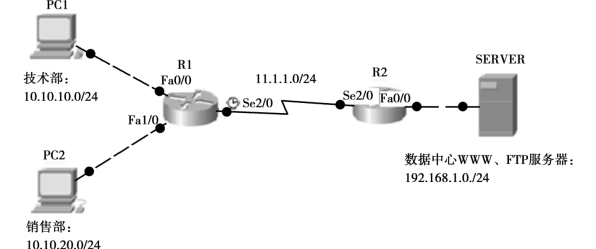

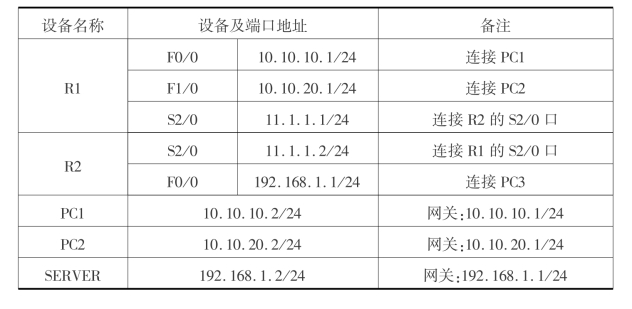

在PACKETTRACER软件中搭建如图5-3所示网络拓扑,SERVER服务器使用终端设备Server-PT,默认已开启HTTP（WWW）服务及FTP服务,FTP服务的用户名为“cisco”,密码为“cisco”,各设备及端口地址见表5-4。
图5-3
表5-4
二、配置路由器R1的端口
Router（config）＃host R1
R1（config）＃int f0/0
R1（config-if）＃ip address 10.10.10.1 255.255.255.0
R1（config-if）＃no shut
R1（config-if）＃exit
R1（config）＃int f1/0
R1（config-if）＃ip address 10.10.20.1 255.255.255.0
R1（config-if）＃no shut
R1（config-if）＃exit
R1（config）＃int s2/0
R1（config-if）＃ip address 11.1.1.1 255.255.255.0
R1（config-if）＃clock rate 64000
R1（config-if）＃no shut
R1（config-if）＃exit
R1（config）＃
三、配置路由器R2的端口
Router（config）＃host R2
R2（config）＃int f0/0
R2（config-if）＃ip address 192.168.1.1 255.255.255.0
R2（config-if）＃no shut
R2（config-if）＃exit
R2（config）＃int s2/0
R2（config-if）＃ip address 11.1.1.2 255.255.255.0
R2（config-if）＃no shut
R2（config-if）＃exit
R2（config）＃
四、配置路由器R1的OSPF路由协议
R1（config）＃router ospf 1
R1（config-router）＃netw 10.10.10.0 0.0.0.255 ar 0
R1（config-router）＃netw 10.10.20.0 0.0.0.255 ar 0
R1（config-router）＃netw 11.1.1.0 0.0.0.255 ar 0
R1（config-router）＃exi
R1（config）＃
五、配置路由器R2的OSPF路由协议
R2（config）＃router ospf 1
R2（config-router）＃netw 192.168.1.0 0.0.0.255 ar 0
R2（config-router）＃netw 11.1.1.0 0.0.0.255 ar 0
R2（config-router）＃exi
R2（config）＃
六、配置PC1、PC2和SERVER的IP地址、子网掩码和网关地址并进行连通性测试
表5-4所示为配置PC1、PC2和SERVER的IP地址、子网掩码和网关地址,进行连通性测试。此时全网贯通,PC1、PC2与SERVER可以互访。
七、WWW服务测试

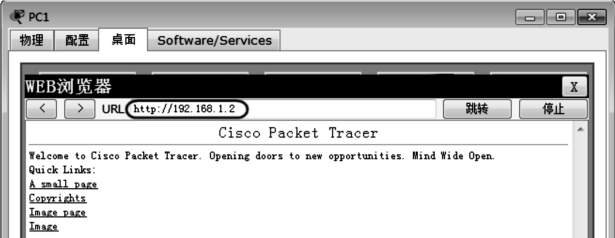

单击PC1,从“桌面”中选择“WEB浏览器”,在URL地址框内填入“192.168.1.2”后单击“跳转”,成功访问SERVER服务器上的WWW服务,如图5-4所示。
图5-4
八、FTP服务测试

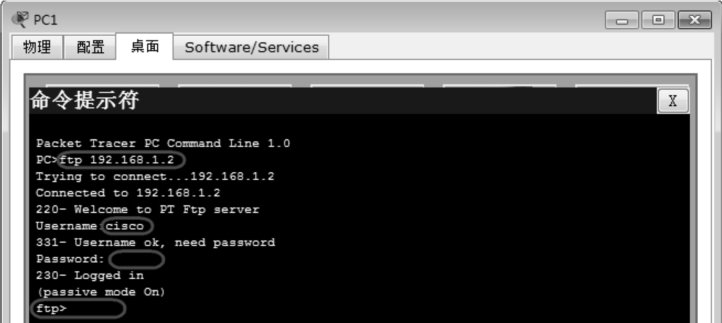

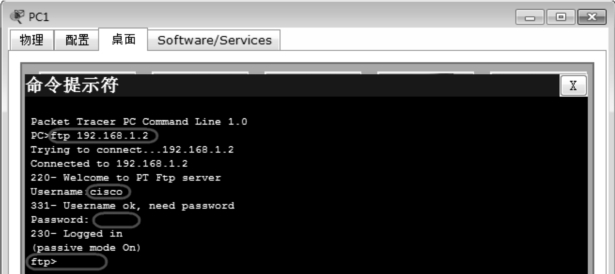

单击PC1,从“桌面”中选择“命令提示符”,输入“ftp 192.168.1.2”后敲回车键,输入用户名“cisco”后敲回车键,再输入密码“cisco”（密码不显示）,可成功访问SERVER服务器上的FTP服务,如图5-5所示。
图5-5
九、测试PC2访问SERVER服务器上的WWW及FTP服务
如上测试PC2也可访问SERVER服务器上的WWW及FTP服务。
十、在路由器R1上配置编号扩展ACL
在路由器R1上配置编号扩展ACL,使得PC1只能访问SERVER服务器上的FTP服务, PC2只能访问SERVER服务器上的WWW服务。
R1（config）＃access-list 100 permit tcp 10.10.10.0 0.0.0.255 192.168.1.0 0.0.0.255 eq ftp !允许技术部（10.10.10.0/24）访问服务器SERVER的FTP服务
R1（config）＃access-list 100 permit tcp 10.10.20.0 0.0.0.255 192.168.1.0 0. 0.0.255 eq www !允许销售部（10.10.20.0/24）访问服务器SERVER的WWW服务
R1（config）＃int s2/0
R1（config-if）＃ip access-group 100 out !应用编号扩展ACL到s2/0端口,对流出的数据包作过滤
R1（config-if）＃exi
R1（config）＃
注意:本例扩展ACL配置规则采用了允许动作,借用了ACL规则中默认的拒绝动作。
如果采用命名扩展ACL,则使用如下命令:
R1（config）＃ip access-list extended server_acl !定义命名扩展ACL,名为server_acl
R1（config-ext-nacl）＃permit tcp 10.10.10.0 0.0.0.255 192.168.1.0 0.0.0.255 eq ftp
R1（config-ext-nacl）＃permit tcp 10.10.20.0 0.0.0.255 192.168.1.0 0.0.0.255 eq www
R1（config-ext-nacl）＃exi
R1（config）＃int s2/0
R1（config-if）＃ip access-group server_acl out !应用命名扩展ACL到s2/0端口,对流出的数据包作过滤
R1（config-if）＃exi
R1（config）＃
十一、测试

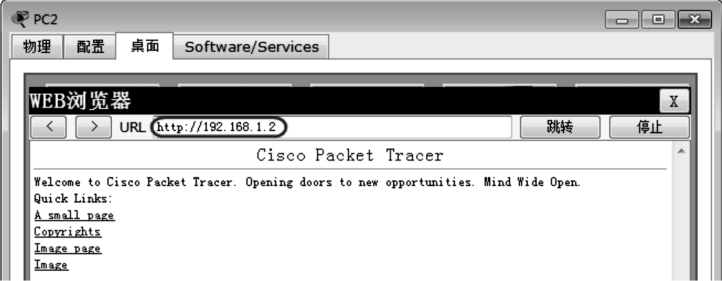

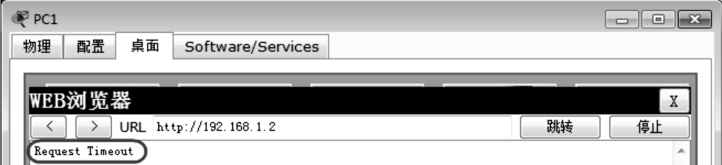

此时PC1不能访问SERVER服务器上的WWW服务,如图5-6所示;PC1能访问SERV-ER服务器上的FTP服务,如图5-7所示;PC2不能访问SERVER服务器上的FTP服务,如图5-8所示;PC2能访问SERVER服务器上的WWW服务,如图5-9所示。
图5-6
图5-7
图5-8
图5-9
任务小结
对于ACL来说,其内容决定了数据的控制顺序,所以具有严格限制条件的语句应放在ACL所有语句的最上面。由于ACL的最后一条隐含声明:deny all,所以每一条正确的ACL都至少应该有一条允许语句。
由于扩展ACL可以控制目的地址,所以应用到尽量接近数据发送源的三层设备的端口上,以减少网络资源的浪费。如本例中将扩展ACL应用到路由器R1的S2/0口较好。
扩展ACL适用于需要对特定主机、特定子网进行特定服务的场合。
拓展提高
使用ACL控制远程登录（VTY访问）与一般的ACL控制稍有不同,通常需要两个步骤:（1）建立一个针对IP地址过滤的标准ACL。（2）在行配置模式下,使用access-class命令对所有的VTY绑定上述ACL。如只允许网络10.10.10.0/24的主机连接路由器R1的VTY端口,其命令如下:
R1（config）＃access-list 10 permit 10.10.10.0 0.0.0.0
R1（config）＃line vty 0 4
R1（config-line）＃pass 123
R1（config-line）＃login
R1（config-line）＃access-class 10 in
R1（config-line）＃exi
R1（config）＃ena pass 456
R1（config）＃

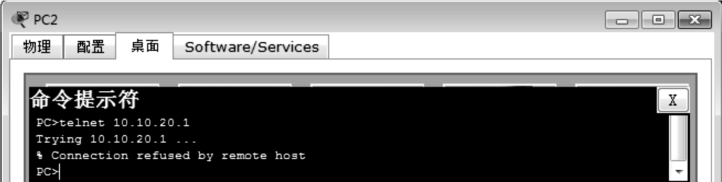

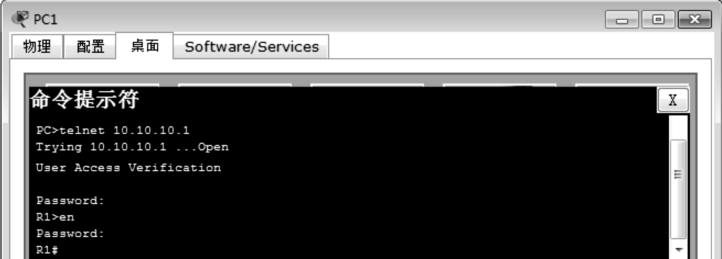

测试PC1和PC2,分别如图5-10、图5-11所示。
图5-10
图5-11
课后自测

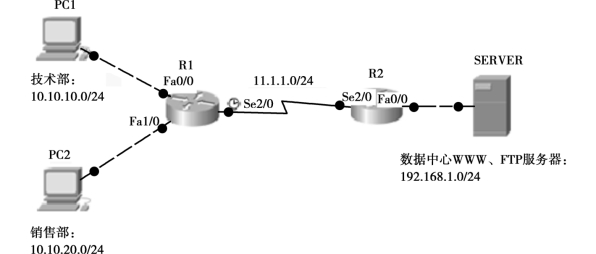

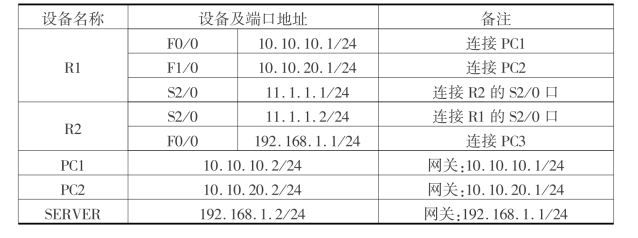

在PACKET TRACER软件中搭建如图5-12所示网络拓扑,SERVER服务器使用终端设备Server-PT,默认已开启HTTP（WWW）服务及FTP服务,FTP服务的用户名为“cisco”,密码为“cisco”。各设备及端口地址见表5-5,要求完成功能如下所述:
图5-12
表5-5
（1）完成各计算机终端IP地址、子网掩码和默认网关的配置。
（2）完成各设备端口的地址配置。
（3）使用OSPF动态路由完成全网贯通。
（4）在路由器R1的F0/0口应用命名扩展ACL,使得技术部不能访问数据中心的FTP服务,只能访问数据中心的WWW服务。
（5）在路由器R1的F1/0口应用命名扩展ACL,使得销售部不能访问数据中心的WWW服务,只能访问数据中心的FTP服务。
（6）要保证技术部与销售部的互访。
（7）只允许10.10.20.2/24主机远程登录路由器R2,远程登录密码及特权密码自行设定。
