配电线路改造工程路径示意图解析

架空电力线路工程及路径的表示方法通常有两种。其中图2-26所示为平、断面图的表达方式,图2-27所示为另一种直接借用地形图的表达方式。

(一)架空电力线路平断面图

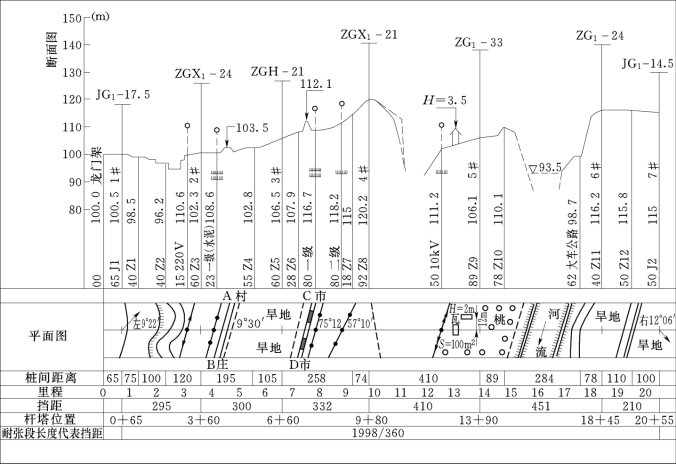

在线路平断面图中,平面的表达是以线路中心线为基准,将线路所经地域线路通道两侧50m以内的平面地物按一定的方式进行测定绘制在平面图上,如图2-26中部图形所示;图形断面图用以对沿线地形的起伏变化的表达,同样是以线路中心线为基准,将线路所经地段地形的高程变化按一定的方式进行测定绘制在断面图(图2-26上部图形)上;对线路杆塔位置、规格及线路的挡距、里程等,除采用规定的图形符号在平、断面图上进行标识外,还在图形的下部以文字的形式进行了标注,如图2-26的下部栏目。

图2-26　架空电力线路路平断面图

(二)架空配电线路路径图

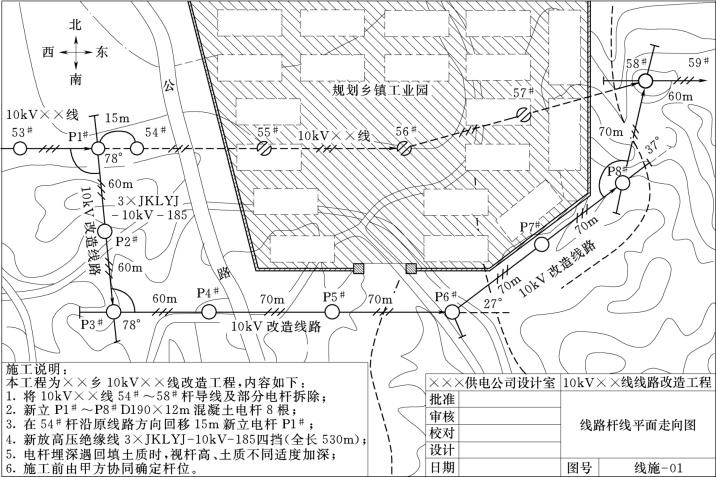

相对输电线路而言,配电线路特别是农网配电线路电压等级较低,供电半径较小,线路途经的地域范围相对较小,因此,配电线路工程及路径表达可以直接用地形图的形式进行表示。图2-27所示为某配电线路改造工程图,其施工图直接应用地形图的形式,将整个线路改造的方案及改造路径在图中表述,这种线路工程施工图,是架空配电线路路径图应用的典型实例。(https://www.daowen.com)

图2-27　某配电线路改造工程路径示意图

图中改造线路需拆除的线路部分以虚线表示,新建改造线路则以实线表示,整个线路元件的图形符号均以表2-10所列图形符号绘制。利用这些符号将线路的走向、杆位布置、挡距、耐张杆、拉线等情况在地形图上表示出来,它是配电线路工程中的主要的技术资料。

除此之外,在路径图中还应反映线路所经区域内的居民居住点,线路通道上的其他建筑设施及环境、农作物、植被等与线路运行维护及检修施工直接关联的相关信息。

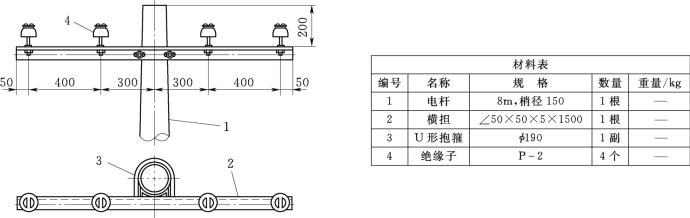

图2-28　低压直线电杆单横担安装示意图
